Paso 1: Descripción de partes - módulo de protector de teclado LCD

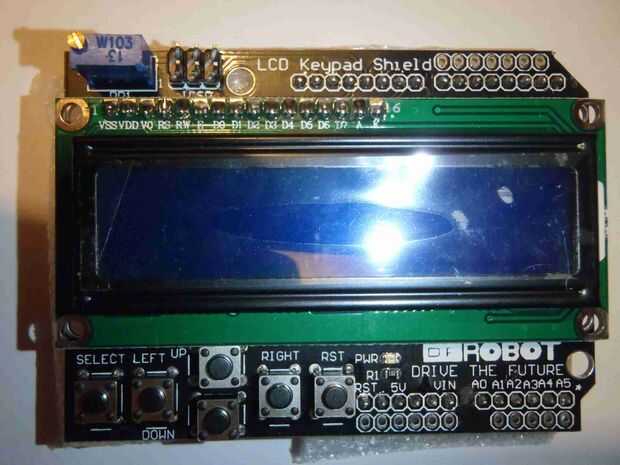

El módulo de teclado LCD escudo consiste en un LCD 1602 utilizados montado sobre una placa de circuito que tiene las llaves, y que toma un subconjunto de las conexiones de la LCD y la hace disponible a la cabecera de los pernos en la parte inferior de la placa de circuito. Entiendo este tablero está diseñado para ser montado en la parte superior un Arduino Uno o similar y el diseño de eje derecho para que funcione en ese entorno. Compré este módulo en Ebay de un vendedor en China. Los pernos de encabezado en la parte inferior (teclado) de la Junta están etiquetados en su mayoría pero las clavijas en la parte superior, que es la interfaz del LCD, no se etiquetan. Sin embargo se etiquetan las clavijas de la pantalla LCD sí mismo.
