16F84A VGA prueba

¿Has pensado esto?
Que puede generar cualquier clase de señales utilizando su pequeño 16F84A microcontroladores PIC. Y una de estas señales es la señal VGA que aparece en el monitor del PC. He pensado en esta idea, pero no pude implementarlo. Pero he encontrado en este sitio Web. Así que quería probar si funciona y compartirlo con ustedes.

Encontré una vieja página web de este proyecto http://tinyvga.com/pic-vga . Sólo hizo algunas modificaciones menores en ese proyecto y ponerlo en un circuito real. He encontrado que existe un problema de sincronización pequeña en este software que hace el monitor parpadea repetidamente.

El circuito es muy simple. Consiste en el microcontrolador PIC 16F84A y el conector VGA hembra de 15 pines.

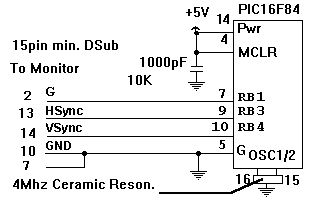

Este es el diagrama esquemático del circuito

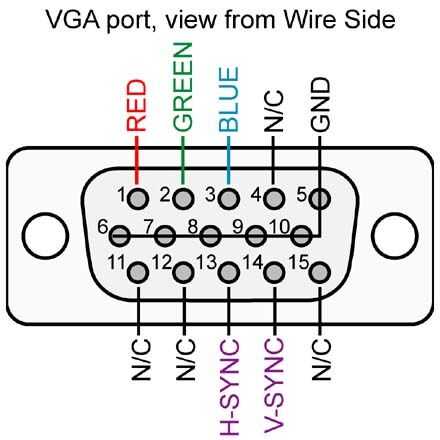

Este es el pinout del conector VGA

Hay un Consejo sencillo para tu cuando descargar el software en el microcontrolador. Asegúrese de que la configuración es:

PRTE EN

XT

WDT APAGADO

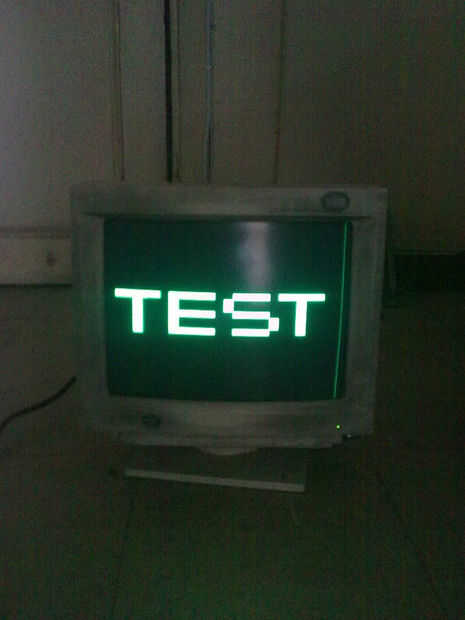

Tomé estas fotos para el monitor después de ejecutar el programa.

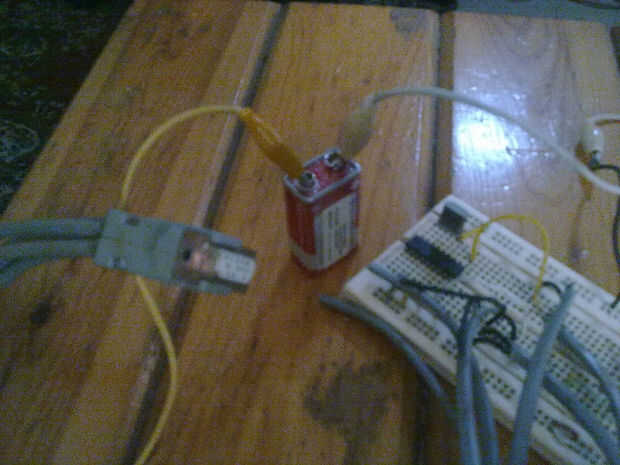

Esta fotografía muestra el circuito.

http://Arabic-Embedded-Egypt.blogspot.com.eg/2010/07/PIC-16F84A.html

http://Embedded-Egypt.blogspot.com.eg/2010/07/16F84A-VGA-output.html

Aquí está el enlace para el modelo 7 de Proteus, código fuente y archivo Hex:

http://docs.Google.com/Leaf?ID=0Byhyj_-YLEr1YjlmMjBiNDktZTc3My00YzlmLWI0ZDAtNjgxNzFmNzU0YTU5&sort=Name&layout=List&num=50
