16mm Bluetooth + 6/9 DOF giroscopio Junta para hablar con teléfono y programación abrir herramientas de código (2 / 4 paso)

Paso 2: Step2: cableado

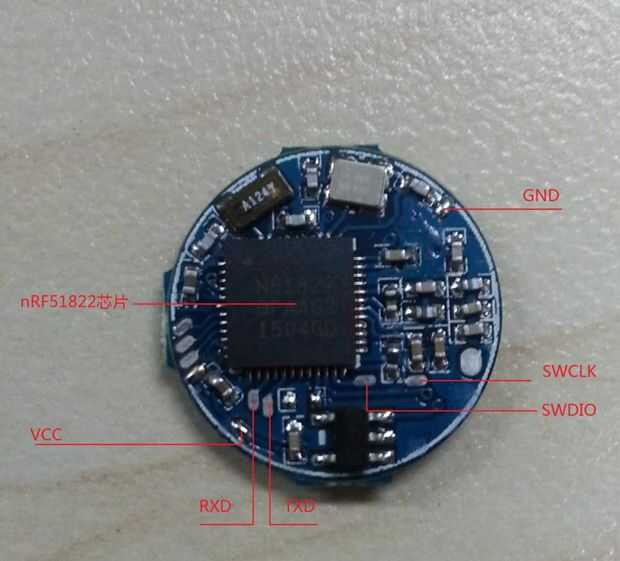

Hay 8 pad que sale en la placa que podemos soldar con (ver imagen adjunta):

1) VCC

2) GND

3) SWDIO

4) SWCLK

5) RXD

6) TXD

7) CTS

8) RTS

Conectar (ver foto adjunta y consulte: http://redbearlab.com/blenano/):

Consejo--> USB MK 20

1) VCC--> VCC

2) GND--> GNC

3) SWDIO--> RF_DIO

4) SWCLK--> RF_CLK

5) RXD TXD:-->--

6) TXD RXD:-->--

7) CTS RTS:-->--

8) RTS--> CTS

Conecte el tablero y el MK20 con cables de puente con las instrucciones de arriba y enchufe el MK20 en tu mac o win. Habrá una unidad virtual que aparece en el escritorio.

Bang!!!!!! Ya has terminado la mitad de ellos!
