17" marco de fotos hecho de sola pieza madera losa (para marco de Fotos Digital) (1 / 24 paso)

Paso 1: Materiales necesarios

• 1 x tabla de madera gruesa: 2,40 m (8 pies) de largo o menos x 431,8 482.6 mm (17-19") ancho x 63,5 mm (2.5") de espesor.

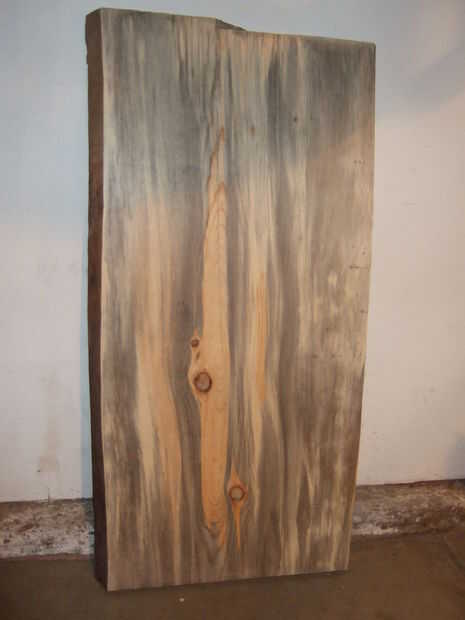

Encontré una razonablemente buena pinta losa de pino ponderosa en un aserradero para cerca de $80. La pieza necesaria algunas limpieza pero pensé que obtendría un total de cuatro marcos de la pieza. La imagen muestra una sección del tablero después había lijado con papel de grano arena 100 en una tienda de madera cerca. Puesto que la Junta estaba doblada lija un poco más de 12,7 mm (0.5") el tablero, hasta que todas las secciones estaban limpias y la junta plana. El lijado tomó unos 20 minutos y cuesta $30.

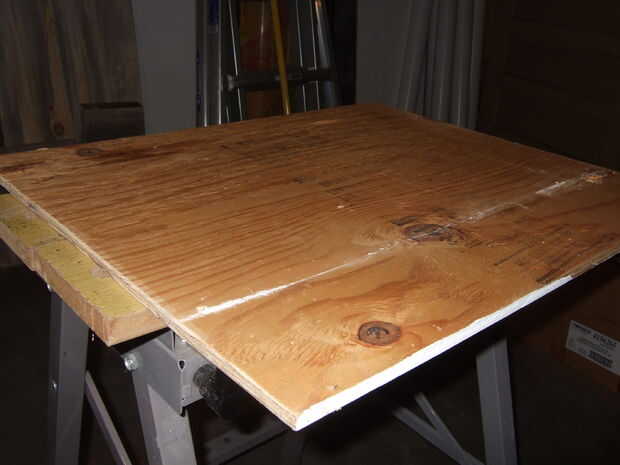

• 1 x tabla de madera: ~ 9 mm (~ 0,35") de espesor, ~ 400 mm (~ 16") de ancho, ~ 610 mm (~ 24") de largo

Esto puede ser un tablero de sobra. Usé este tablero para crear plantillas para enrutamiento secciones del marco de dimensiones exactas.

Para el montaje del marco Digital de foto en el marco de la

• Material de la barra de aluminio que suman aproximadamente 440 mm (17,3") x 12,7 mm (0.5") x 3,125 mm (0.125")

Se trata de stock de los materiales disponibles en Home Depot o Lowes.

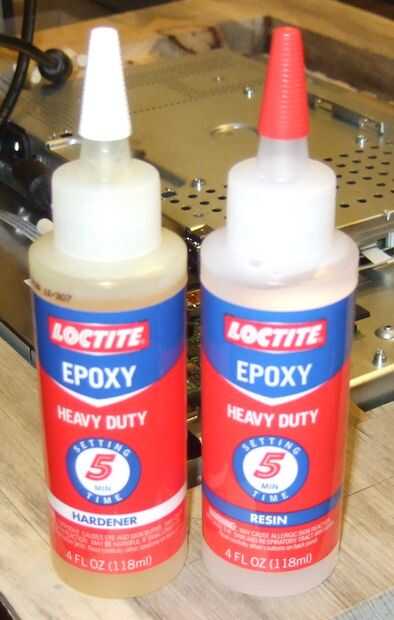

• Epoxy de dos componentes

Usé un epoxy resistente estándar de Loctite. También los hay en Home Depot o Lowes.

• Tornillos – Home Depot o Lowes
• Arandelas pequeñas – Home Depot o Lowes
• Cable para señales – he utilizado cable de teléfono de sobra
• Cable para 110V AC – utiliza energía sobra cable tipo de cable
• 1 Pulsar botón rojo – Newark, 5739 # 35 K, $4,34
• 1 negro botón – Newark, 5740 # 35 K, $4,34
• 1 interruptor de palanca – Newark, # 03 P 2449, $1,90
• Separadores – Newark, # 35 M 1725, $0,235

Para el marco de Fotos Digital (listados integridad sólo)

• Monitor viejo incluyendo DVI cable y cable de alimentación – ebay o craigslist ~ $40 o menos
• Frambuesa Pi, modelo B – Newark, # 43W5302, $35,00
• Tarjeta SD 4GB con SO de Raspberry Pi – Newark, # 96T7436
• HDMI al adaptador de DVI – Newark, # 74 M 6205, $6,39
• Fuente de alimentación 5V DC, - Newark, # 53W8467, $7,95 , requiere cable micro usb, he usado uno de un teléfono antiguo
• Resistencia de 1 kW, ¼ W, Newark o Radio Shack
• Resistencia de 10 kW, ¼ W, Newark o Radio Shack
