Paso 3: Wire a los LEDs en la pared interior
Por lo que significa, por medio de LEDs, 2 cables será soldada a cada cable del LED, así que dejar algo de espacio, ya que es difícil soldar el alambre sobre el otro cable que se suelda el cable de LED.

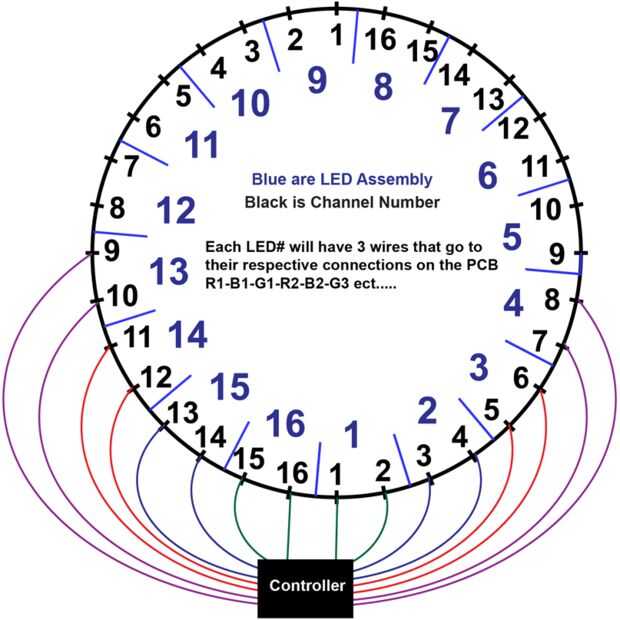

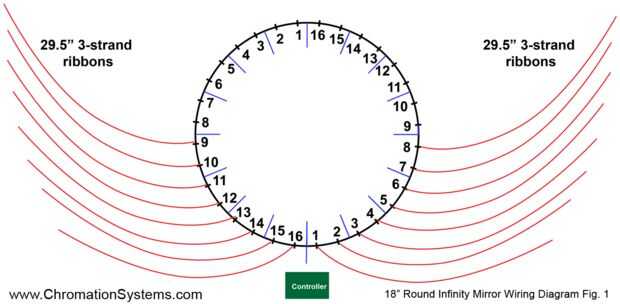

LED cableado parte 1: Ver el diagrama en este paso, también incluido en el proyecto ZIP. (Fig. 1 diagrama de cableado)

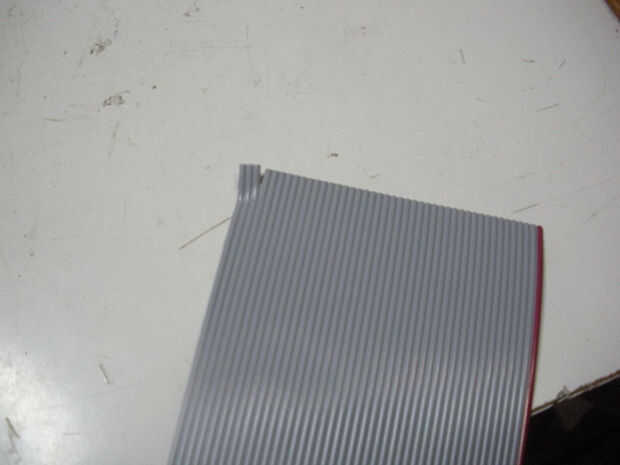

- Tomar la cinta de filamento de 50 29,5" y cortar en cintas de 16 x 3-strand, usando una hoja de afeitar.

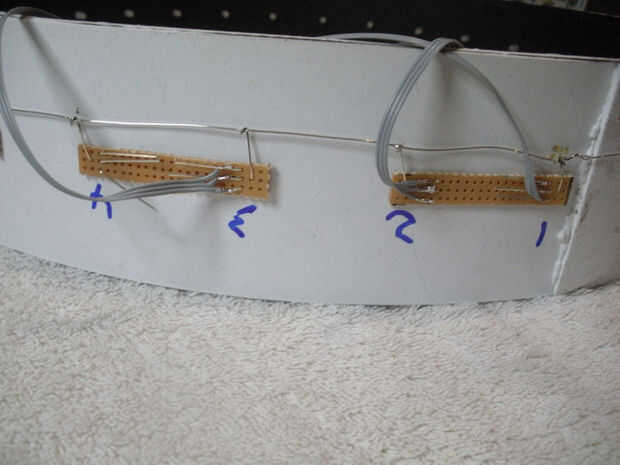

- A partir del punto de control, cable LED 1-8 con una 29,5" cinta 3-strand, correr la cinta hacia el siguiente LED del mismo número (que es lejos el controlador) ver diagrama.
- A partir de las 16 LED al otro lado del regulador, alambre llevado 16-9 con una cinta de 3-strand de 29,5" hacia el siguiente LED del mismo número. Consulte el diagrama
No conecte el otro extremo de las 29,5" cintas de sin embargo, que se hará más adelante. También no sujete los conductores del exceso de los LEDs aún.

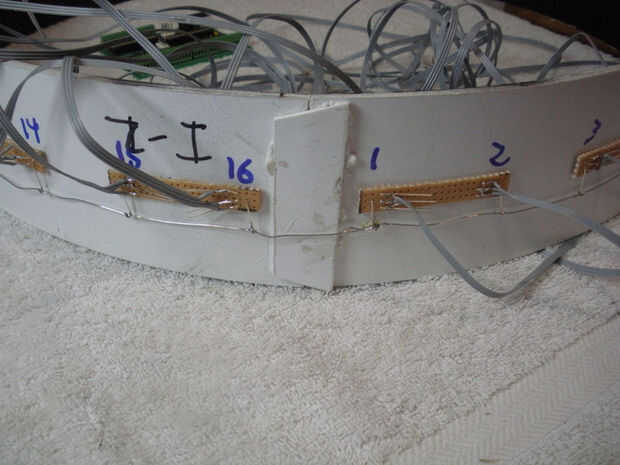

LED cableado parte 2: Después de las 16 cintas de 29,5" cable ha sido soldado en, los cables de cinta que va a conectar los LEDs al controlador que se corrió. Esas cintas son diferentes longitudes para evitar que a mucho alambre extra en el controlador que causa una ratas anidan, una cinta de filamento de 50 18" está incluida y es cortada a la medida como vas.
- Corte la cinta de filamento de 18" 50 cable en cintas de 16 x 3-strand, habrá una pieza de 2 hebras extra, guardarlo o lo de la basura.

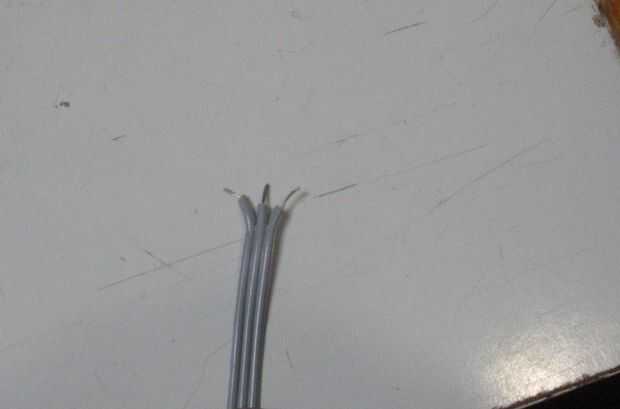

- A partir de uno de los LED más cercano al controlador (16 o 1). Tome una cinta de 3 hebras y tira del aislamiento de uno de los extremos de los filamentos. Soldar cables de los LED.
- Estiman que será el controlador y cuánta holgura usted necesita en el alambre y ajuste el 18" largo de alambre a su tamaño, dejando al menos 4" holgura.

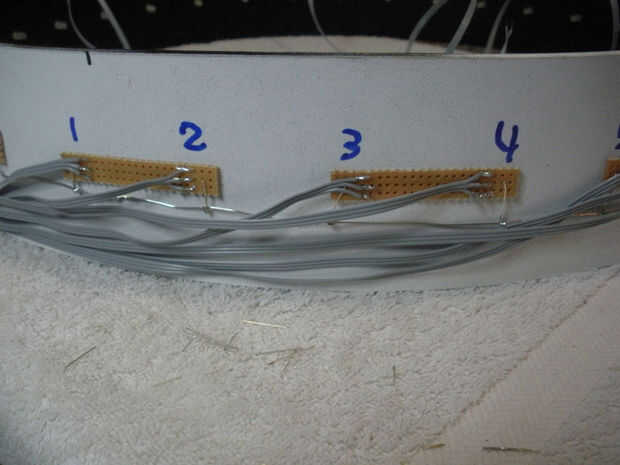

- Continuar y alambre LEDs 1 - 8 como eso (cables más corto al más largo) y 16 LEDs - 9 (más corto para los alambres más largos)
- Utilizando un rotulador Marque el filamento de la misma (cable que conecta el cable de LED) en todas las cintas que va al regulador. No importa qué lado realmente, sólo asegúrese de enderezar el alambre y marque el filamento de la misma en todos los cables.
Ahora LEDs 1 - 8, más cercano al controlador, debe tener un 29,5" cinta cable desconectado pero hacia el siguiente LED en su grupo y una cinta de alambre de longitud variable del alambre se conectará al regulador.

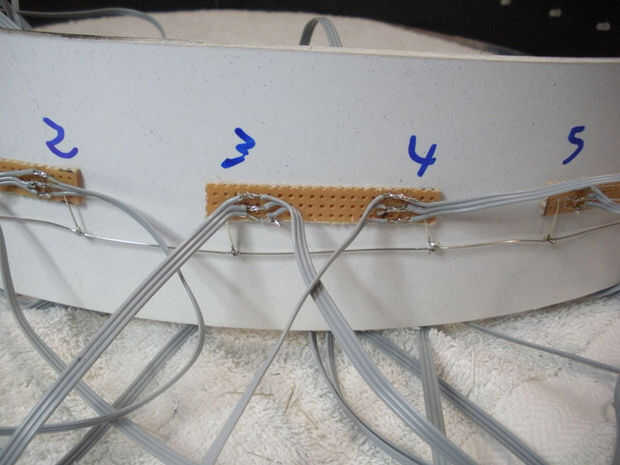

LED cableado parte 3: Por último, todas las 29,5" cintas necesitan estar conectado a la pared interna final LED.
- A partir del LED más lejano desde el controlador (que sería de 8 o 9 más cercano al controlador)

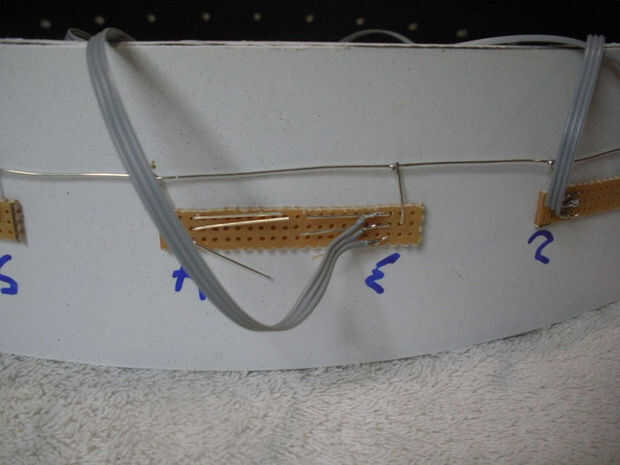

- Tomar es 29,5" 3-strand de la cinta y soldar el LED siguiente en su grupo (8 a 8, 7 a 7 ect)
- Continúe alrededor, todas las cintas de conexión para el LED final. Que sólo tenemos la cinta de 29,5" conectada a ellos.
