Paso 5: Conectar y probar los LEDs
Acabado el controlador:
- La toma de CC incluido en los cables rojo y negro en el controlador de la soldadura.
- Aplicar la etiqueta/cubierta de vinilo a la parte inferior del regulador, para protegerlo.
Conexión:
- Comience repasando cuidadosamente cada empalme de soldadura en cada LED. Busque cables deshilachados, malos empalmes, roto los cables, doblado o tocar cables de la soldadura. Esto es realmente importante, hacerlo cuidadosamente y metódicamente.
- Realizar cualquier correcciones, lo hacen perfecto, es mucho más fácil ahora pues más adelante.
- Ajuste de tanto del LED exceso conduce como sea posible.

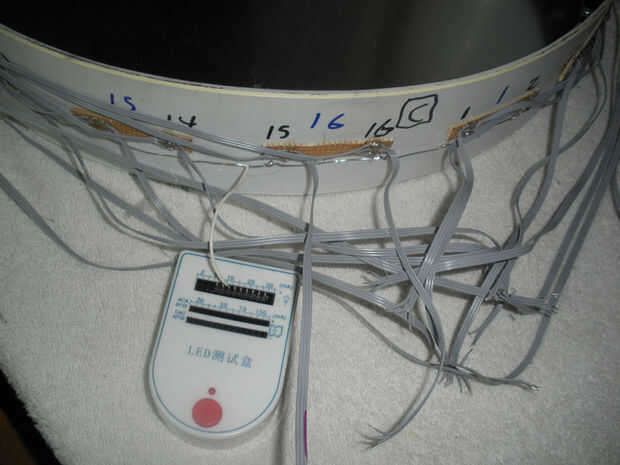

- Opcionalmente, puede utilizarse un probador de LED o fuente de alimentación regulada para probar si los LEDs están conectados en el orden correcto.

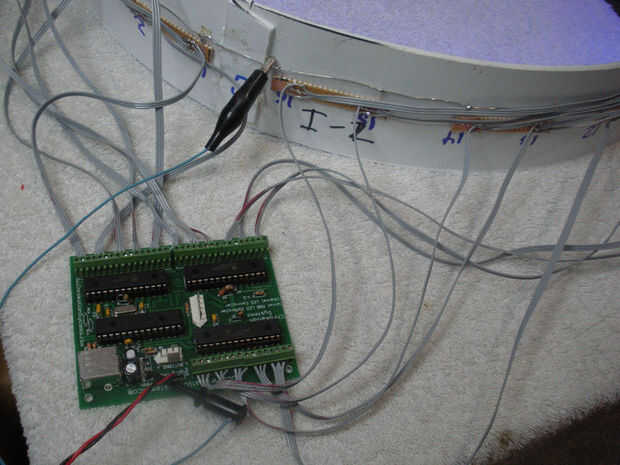

- Utilizar el diagrama de conexión en la hoja de datos o en el proyecto ZIP y conectar todos los LEDs a sus puntos de conexión terminal apropiado en el controlador. Tómese su tiempo hacerlo bien.
- Recuerdo de la misma proporción de grupo un punto de conexión, si tiene LEDs en la opción de espejo retrovisor, usted tendrá 2 filamentos de cables por cada punto de conexión, de lo contrario solo habrá 1 filamento, pero conjunto está conectado a los dos LEDs en paralelo.
- Una vez que todos los LEDs están conectados al controlador, soldar el cable rojo incluido entre PWR + en el PCB para el carril del ánodo del paso 2.
Potencia de prueba:
- Mirar por encima de todas las conexiones de nuevo.
- Una vez que estés satisfecho son buena, adelante y aplique energía al controlador.

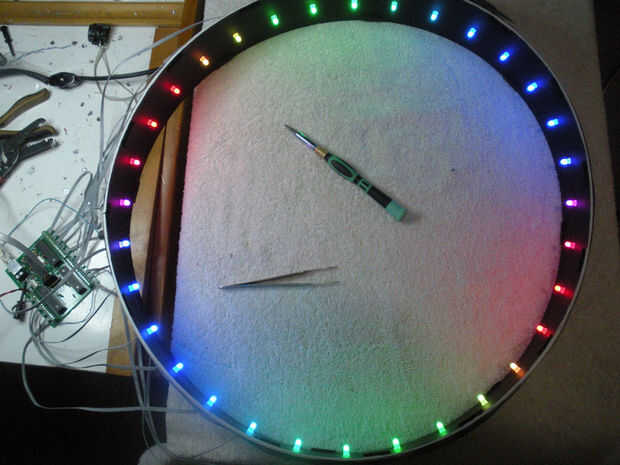

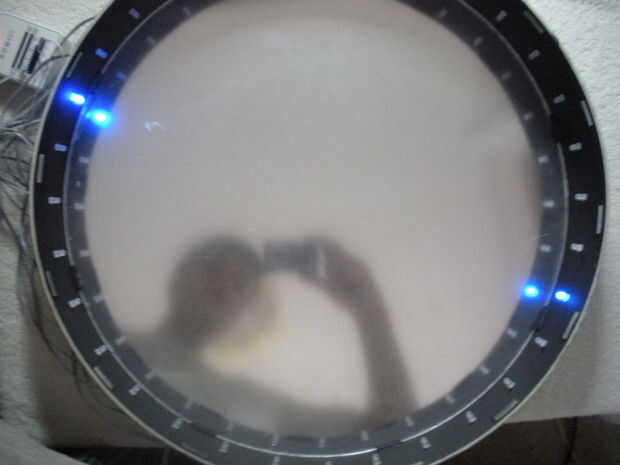

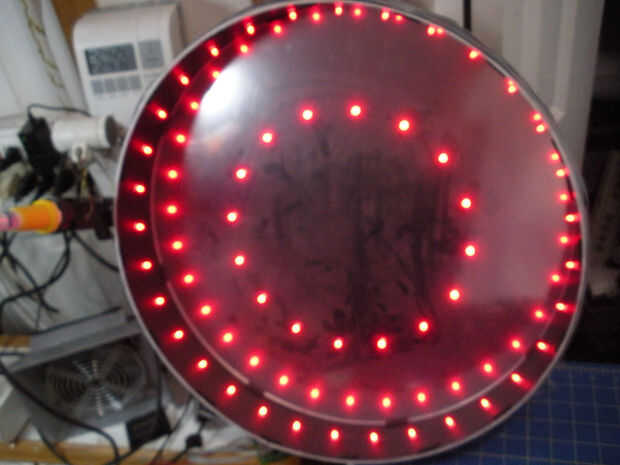

- Los LED deben todos luz y comenzar por defecto a partir de patrón. Si no lo hacen en unos pocos segundos, quite la alimentación rápidamente y buscar problemas.
- Probabilidades son algunos habrán sido mal atado con alambre, el botón para cambiar los patrones y asegúrese de que todos los LEDs están en uso y son del color que sean.
- Si alguno está conectado correctamente, arreglarlas cambiando los cables.
- Si un LED está en todo, podría ser defectuoso pero, más probable es que es al revés, debe ser sin soldaduras, tiró hacia fuera y un nuevo uno había insertado correctamente, entonces copia de seguridad de cable.
Reemplazar cerdos actuales: LEDs no siempre compartan actual igualmente cuando están en paralelo, si un LED es un tono diferente y luego los otros y es demasiado obvio, puede necesitar ser substituido por una nueva. Nunca mezcle diferentes lotes o tipos de LEDs RGB si van a estar en paralelo, como en este proyecto. El kit incluye varios LEDs RGB extra para esto y para cualquier correcciones futuras.
Segura: Una vez todos los LEDs instalado, conectado, probado y jugando bien...

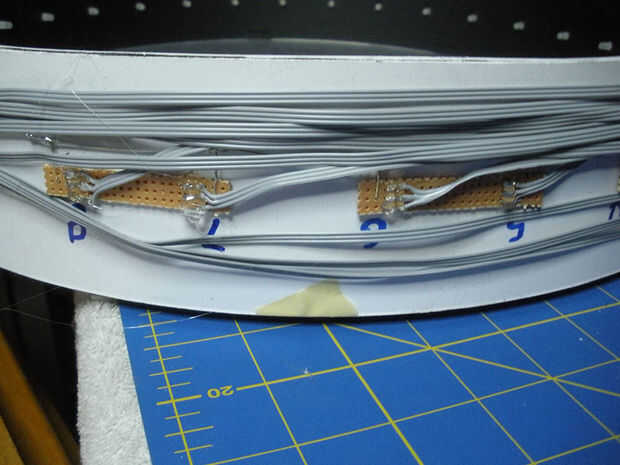

- Pasar uno por uno y pegamento caliente los cables de LED y cable plano a la placa perforada. Sólo unas gotas.
- Asegúrese de obtener entre los conductores de modo que nunca pueden tocar.
