1. Retire la etiqueta de la parte posterior y 2 tornillos con el destornillador Philips #1.
2. Abra la tapa del corte y quitar - solo se aplica fuerza para untrck.

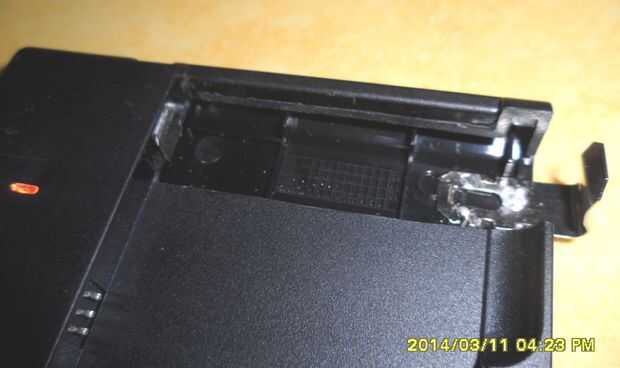

3. corte aproximadamente 17mm de mitades superior como foto. Cortar un poco más del lado de borde en la batería de 18650. He utilizado 4" amoladora para corte áspero, adornado con cortador y terminado con los archivos.
4. proporcionar un possibely terminal negativo un metal resorte pero bueno normal > 0,5 mm estañado hoja de acero.
5. hacer parte de V cortes (lugares) calor-y-push-in con soldador.
6. proporcione el terminal positivo en tamaño adecuado y el pegamento en la posición correcta. He utilizado un trozo de cinta de doble cara de la esponja.

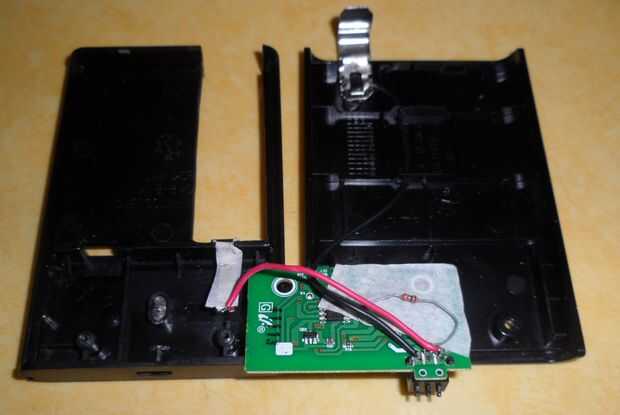

7. soldadura terminal positivo a B +, terminal negativo a B - y un 1.5kOhm resistor 1/4W entre sensor terminal(middle) y B-.
8. Aplique un trozo de cinta adhesiva, no hacer corto circuito con la resistencia.
9. montar.
Observaciones:
a) causa de la pérdida de parte de un acoplamiento de las dos mitades, cutted lateral sería flojo - aplique una gota de super bonos para asegurarlo.
b) 5V suministro micro conector USB debe estar conectado después de la instalación de la batería 18650. -Causa de 1.5kOhm soldadas sensor curcuit, nos estamos engañando el circuito.

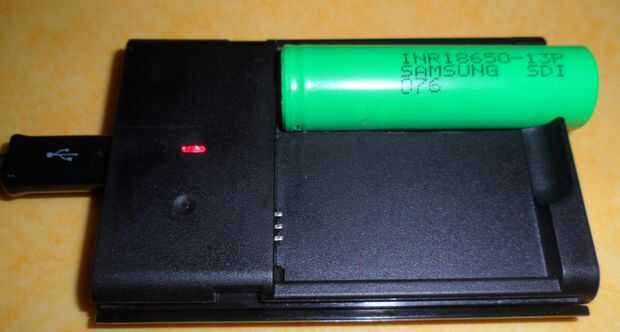

El cargador funciona perfectamente porque las similitudes de la capacidad de la batería, Gallaxy S y 18650.
