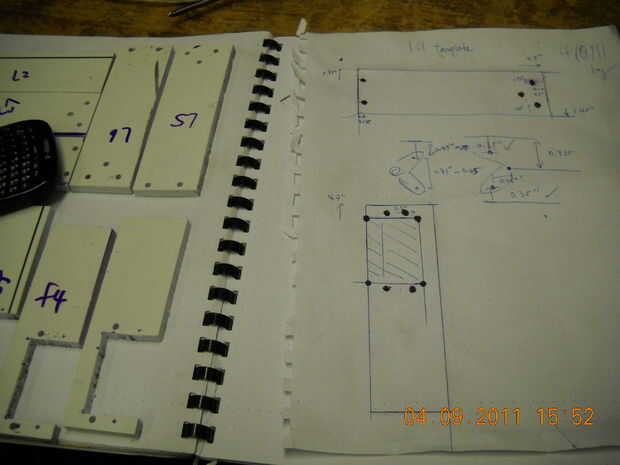

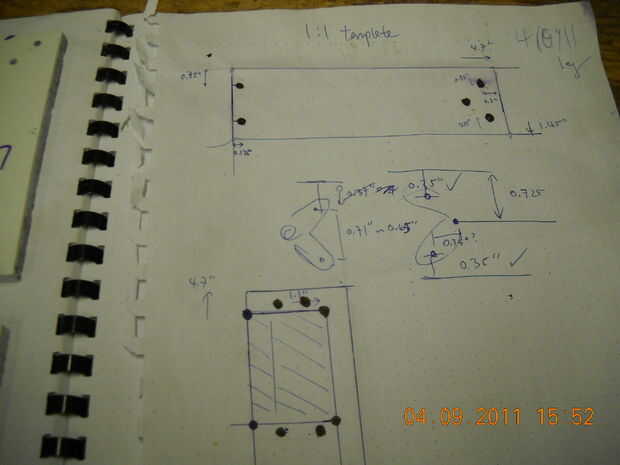

Paso 1: Hacer las plantillas de papel para fémur y Tibia segmentos
Mi tibia terminó (después de algunas iteraciones) siendo 1.4x3.75 pulgadas, con los agujeros marcados apropiadamente para donde irían los cuernos servo.
Mi cadera terminada siendo 1.42x4.83 pulgadas, con un orificio de tamaño adecuado recorte para el servo. La curva de la pierna es una curva arbitraria "se ve bien" cortado en la Sierra de cinta (empecé con patas rectangulares).

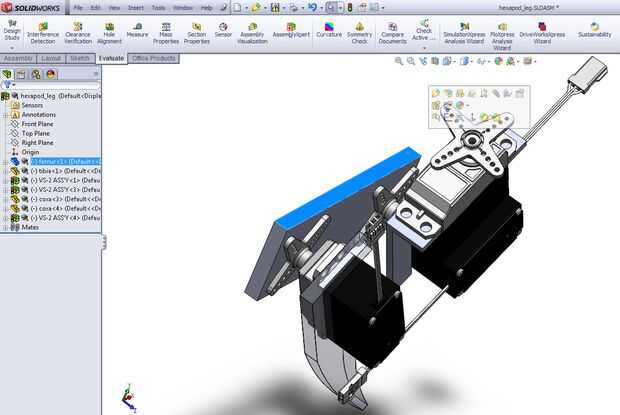

El modelo CAD ves en las fotos es una posterior y mejor (Lea: más pequeño y más ligero, más adecuado para los servos) revisión de las plantillas de papel y debe dar una idea de cómo el hexápodo es montado. Así que ignorar las dimensiones en la plantilla de papel en las fotos.
Una vez que haya terminado de hacer las plantillas, marque en la hoja de plástico en la preparación para el corte. Para marcar los agujeros, sangra sharpie con papel así alinear las plantillas de papel con el plástico y marca la plantilla con sharpie y éste debe aparecer en el plástico. Yo realmente cortar las patas y luego marcado los orificios; puede hacerlo en cualquier orden.
