Paso 7: Marcar el cuerpo

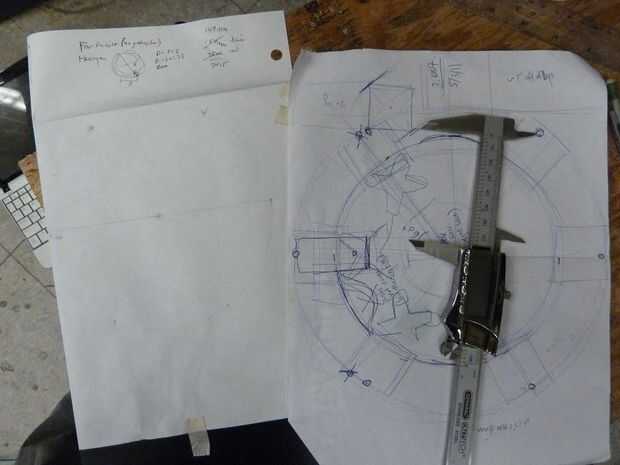

Diseño: Otra vez, no hay matemáticas real entraron en el diseño de este hexápodo. Yo simplemente comentar cómo juntas las piernas podrían ser y sacó un gran círculo. Consulte el documento a la derecha en la primera foto de cómo lo pensé.
Tratan como un ejercicio para marcar ese círculo con pinzas sólo, sin brújula. Para ello, se refieren a www.botlanta.org/uploads/pdf/caliper_abuse.pdf otra vez, en la página 27.
En concreto, para un hexágono, refiriéndose a (
), la longitud del lado es media el diámetro.

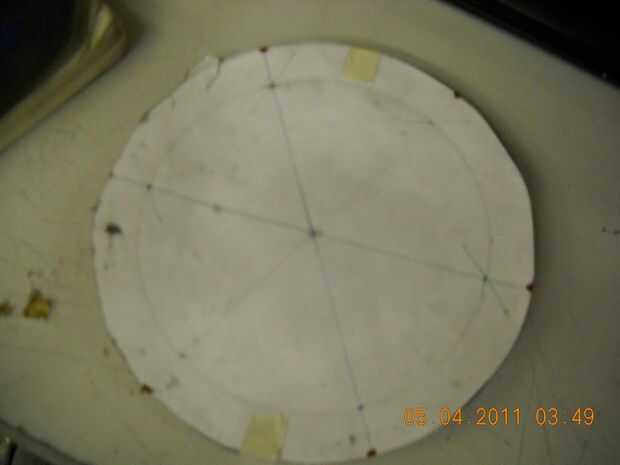

Así que usando la técnica de la pinza (trazando dos arcos de 1/2 * D y encontrar el centro punto para determinar el siguiente punto en el hexágono), marqué a seis puntos y luego dibujar arcos entre ellas para completar un círculo (diámetro = 5,9 '').

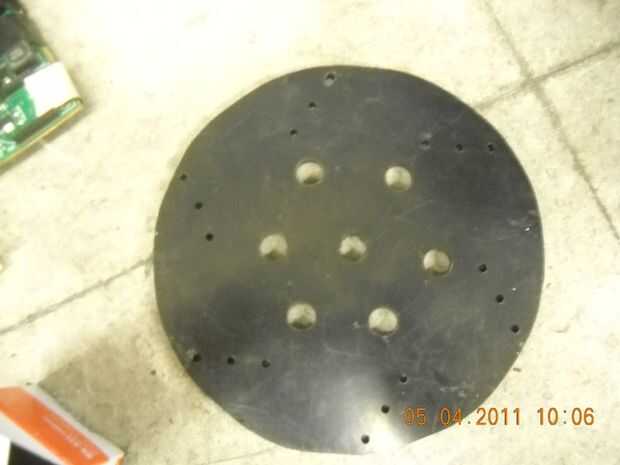

Entonces coloqué el cuerno del servo en allí y marcado donde iría el centro el cuerno del servo y marcado hacia fuera de otro círculo tan grande (diámetro = 5.3'') con 6 puntos. Por último, marqué los dos agujeros para cada uno de los cuernos del servo (cuatro es realmente exagerada) solo colocando el centro de horn de servo sobre el punto central y luego orientar como una "X" en vez de un "+" y el uso de lápiz para marcar los dos agujeros.

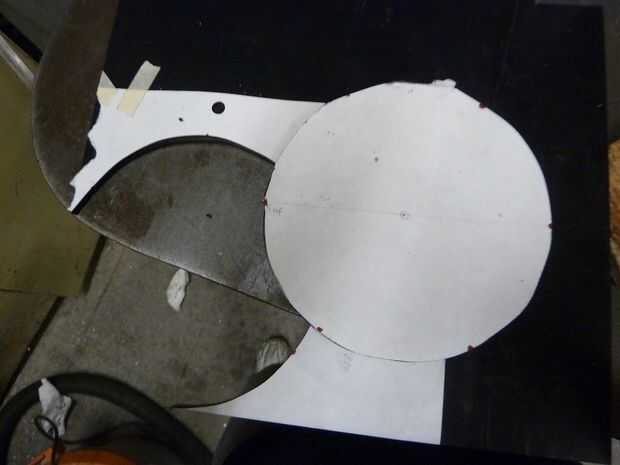

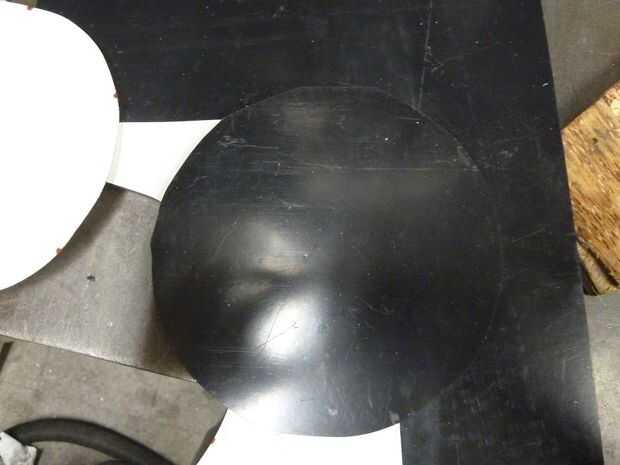

Cinta la plantilla sobre el plástico, Sierra de cinta en un círculo, perfore los orificios. Hecho!
