Paso 3: Preparación de los diferentes componentes

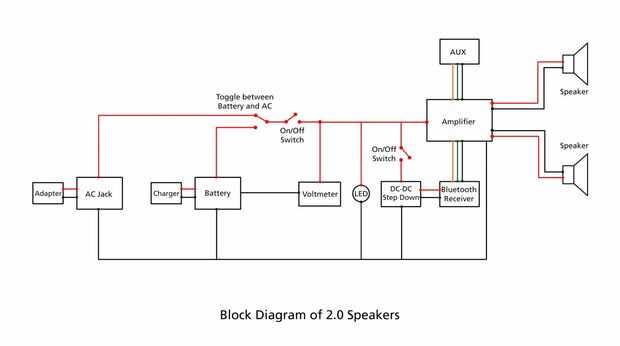

Se da el diagrama de bloques del sistema.

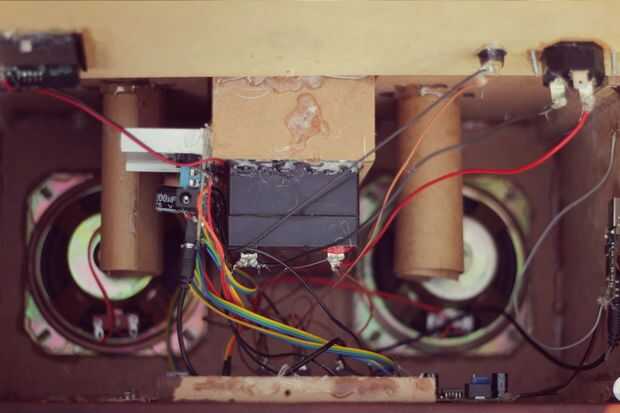

Cableado del amplificador
Positivo de encendido/apagado se conecta al positivo de la Junta. Negativa de la toma AC, batería, receptor Bluetooth está conectado a la negativa de la Junta. Soldado un extra en los puntos de led en el amplificador. Soldado los cables del altavoz en el tablero en lugar de insertarlos en las ranuras, los cables mantienen viniendo hacia fuera delantero lo, pero esto se hizo una vez que los oradores fueron puestos en el panel de montaje de altavoz. Desoldar el potenciómetro de 50K existente y lo reemplazó con una 20K para aumentar el nivel de volumen. Enchufado un cable de 3,5 mm aux desde el módulo de receptor de bluetooth en el audio de 3,5 mm en el puerto en el tablero.

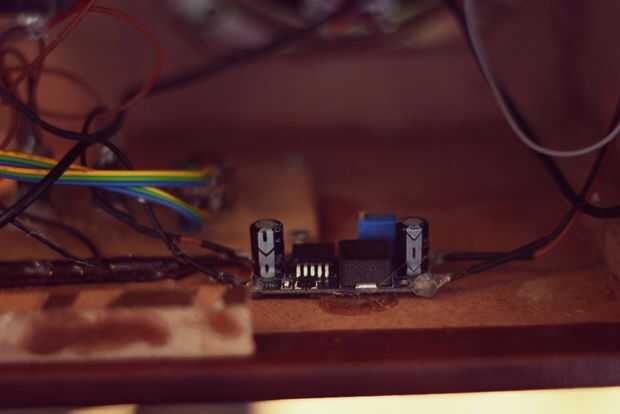

Paso DC-DC converter
Paso conversor fue dado el poder del maestro interruptor On/Off. Usted necesita un multímetro para ajustar la salida de 5V girando el potenciómetro en el convertidor. Los pines de salida del convertidor fueron soldados a los terminales de alimentación del módulo de receptor de bluetooth.

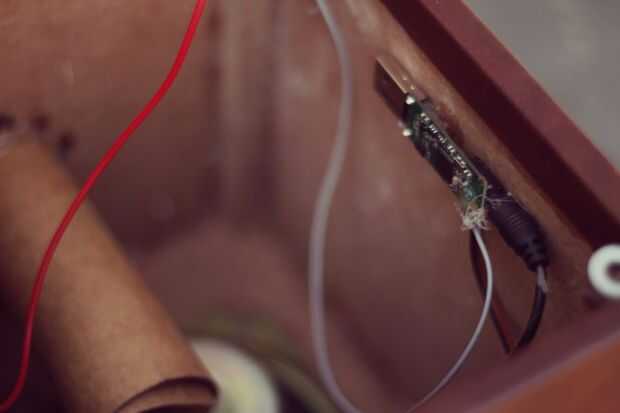

Receptor de Bluetooth Audio
Receptor es accionado por el paso de DC-DC conversor y alimenta las señales de audio desde el dispositivo conectado al amplificador utilizando un cable de aux conectado al receptor. Puede soldar un cable a la antena del módulo para aumentar el alcance. Un alambre de 10 cm sería suficiente.
Voltímetro de
Había conectado el voltímetro entre el positivo del interruptor principal y el negativo de la batería. Por lo tanto, se enciende sólo cuando la batería está seleccionada como la fuente de alimentación.

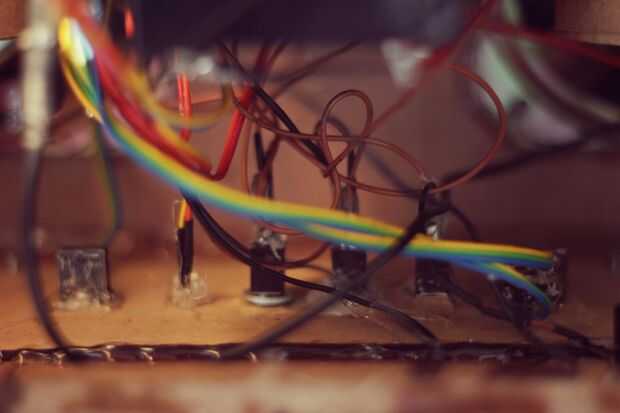

Interruptor de fuente de poder
+ ive de la batería y el conector de CA se conectan a los polos del lado de lo SPDT. El poste del centro del interruptor de cambio está conectado al interruptor lado Polo. He unido a una imagen que muestra el cableado.
Master interruptor On/Off
Salida de la palanca de fuente de alimentación está conectada al polo lateral. Un cable desde el centro de la salida de Polo está conectado al positivo de la Junta de amplificador, uno está conectado al positivo del voltímetro y uno está conectado con el Bluetooth encendido/apagado interruptor lado del poste.
Bluetooth encendido/apagado
Salida desde el interruptor principal está conectado al polo lateral. El polo de salida del centro está conectado a la entrada positiva en el paso de DC DC conversor.

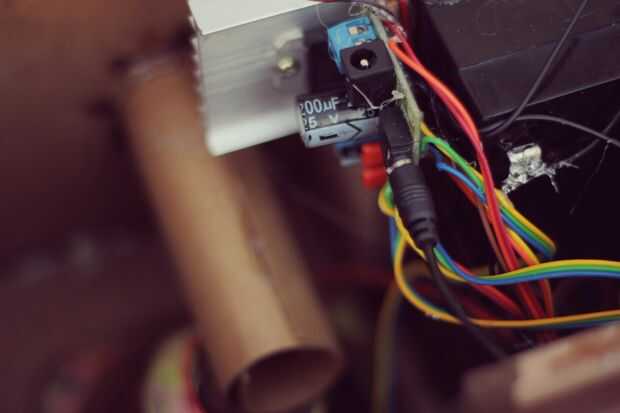

Entrada AUX
Conecte el aux en la parte posterior del puerto de 3,5 mm en la placa del amplificador. El pin más cercano a la cara del puerto es el terminal de tierra y de uno abajo es izquierda y derecha terminal del canal.
Enchufe cargador de batería
Conectar el + ive y - ive terminal hembra del cargador de la enchufe en el ive y ive - terminal de la batería respectivamente. Atención: Asegúrese de que conecta la polaridad del cargador correctamente o puede llevar a accidentes.
Problemas que enfrentan
Después de desoldar el potenciómetro de 50K y poner un potenciometro de 20K que descubrí el único del canal estaba trabajando y cuando el potenciómetro se mantuvo en la posición cero todavía podía oír música. El punto de contacto principal del potenciómetro se había convertido en flojo y uno del cable de control fue desconectado. Tenía que poner otro. Por lo tanto, antes de cerrar la caja asegurarse de que los canales están trabajando y cuando la perilla está en cero la posición ningún sonido sale de los altavoces.
