Paso 3: Montar el circuito

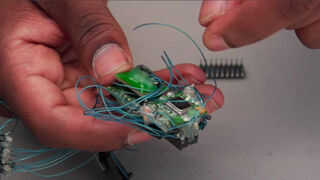

La soldadura de pernos de encabezado a la radio y los sensores de acelerómetro y giroscopio. Envoltura de alambre de uso en las patillas de la cabecera para hacer la conexión. Aislar las conexiones con el adhesivo caliente. Ahora conectar el microcontrolador a la toma de la IC y conecte las clavijas de cabecera desde el microcontrolador encabezado pin que está conectado a la matriz de luz de LED. WIRE-wrap los pernos en el zócalo del IC para que microcontrolador se puede retirar de la.
El microcontrolador procesa la información del acelerómetro y giroscopio y manda que a la emisora que envía inalámbricamente a la computadora.
