2.5 D Laser cortar engranajes (4 / 10 paso)

Paso 4: Añadir los radios

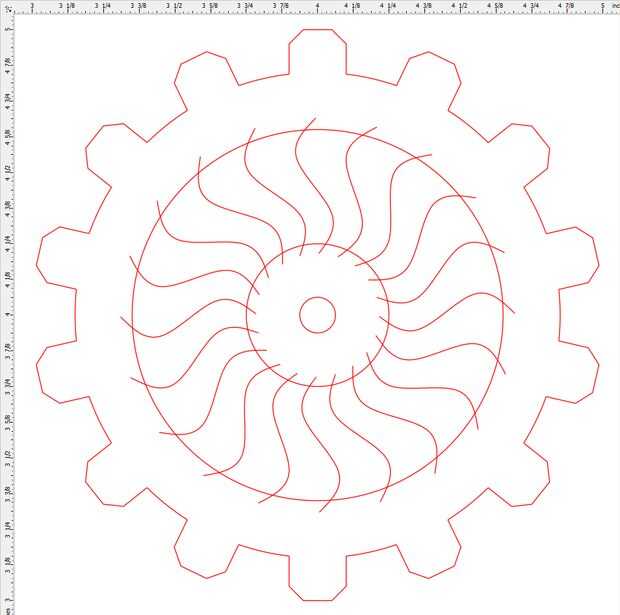

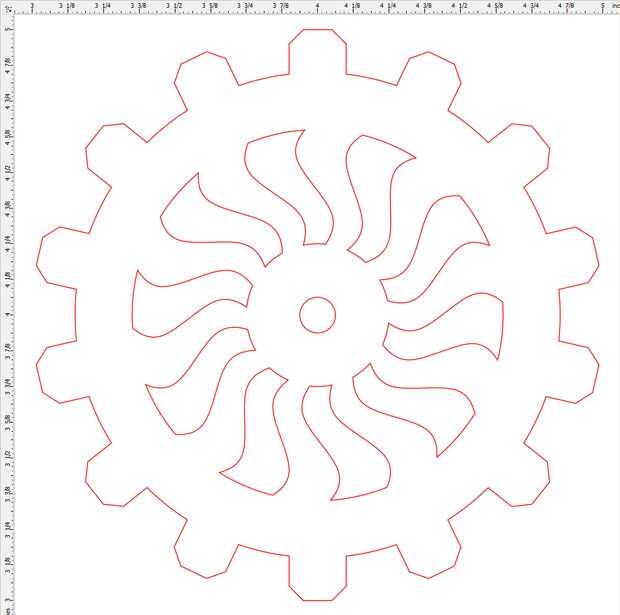

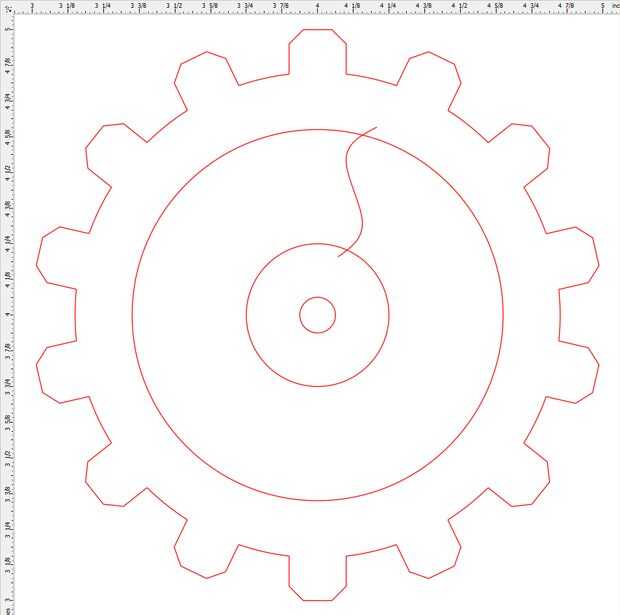

Ahora necesita hacer los radios, que ocupan la región entre los círculos de segunda y terceros.  Decidí que algunas radios curvos sería más interesantes, así que usé la herramienta B-Spline.  Para asegurarse de que cada rayo se conecta completamente a los círculos interiores y exteriores, hacer los puntos inicial y final a las afueras de la región de habla.  Similar a la creación de los dientes, utilizar la transformación giran para crear 19 copias en un ángulo de 18 grados.  Esto resultará en 10 radios.  Ahora puede utilizar la herramienta Virtual segmento borrar para eliminar todos los segmentos de línea adicionales.  Por último, utilice el comando curvas Únete en el diseño general para conectar a todos los segmentos de línea tocando.  Por ejemplo, un recorte de habla individual consiste en cuatro segmentos, pero tenderá a cortar mejor si todos los cuatro segmentos se han unido en una sola curva.  Ahora tiene un diseño de engranaje completa!
