2.5 D Laser cortar engranajes (6 / 10 paso)

Paso 6: Equipo grabado plano

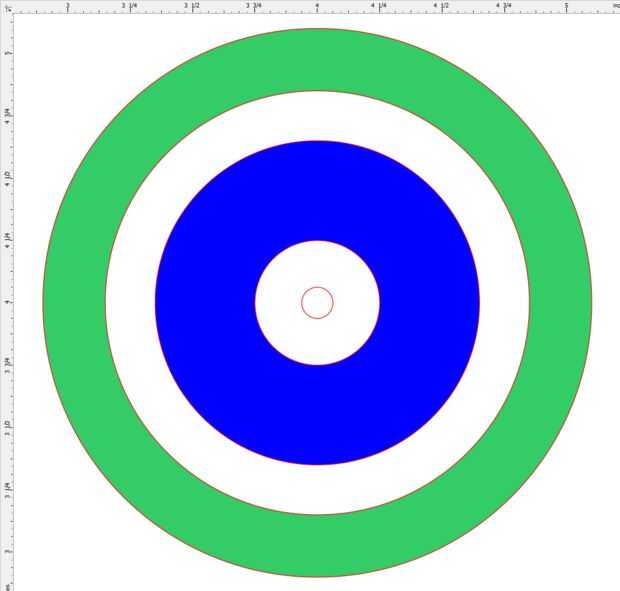

Primer vamos a intentar hacer el más simple de los engranajes grabados, el grabado plano.  Aquí se graba regiones el rayo y el diente, dejando el eje y el anillo externo a la altura original.  Comience con una copia fresca del diseño de círculos concéntricos y ampliar el círculo exterior de 2.2".  Esto se asegurará de que usted grabe más allá del borde exterior de los dientes y les impide tener un pequeño labio en el borde.  La región del diente se llenan de un color (aquí utilicé verde) y la región, habló con un color diferente (aquí utilicé azul).  Esto le permitirá definir individualmente la profundidad de cada región.  Puede utilizar el mismo color si quieres los dos a la misma profundidad.

Cuando vayas a imprimir el diseño, usted tiene que asegurarse de dos cosas.  Uno, asegúrese de que trama de semitonos se apaga o los dos colores se convertirán en un patrón blanco y negro por lo que no podía grabarlos individualmente.  En segundo lugar, asegúrese de que el ajuste del modo de proceso de está configurado a estándar como se muestra en la imagen.

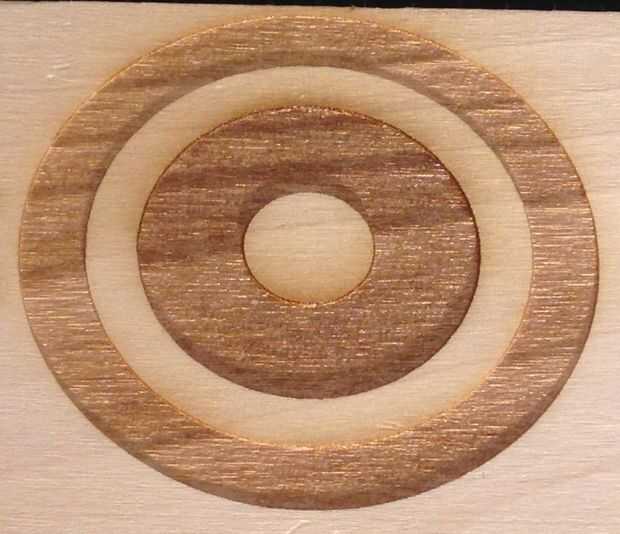

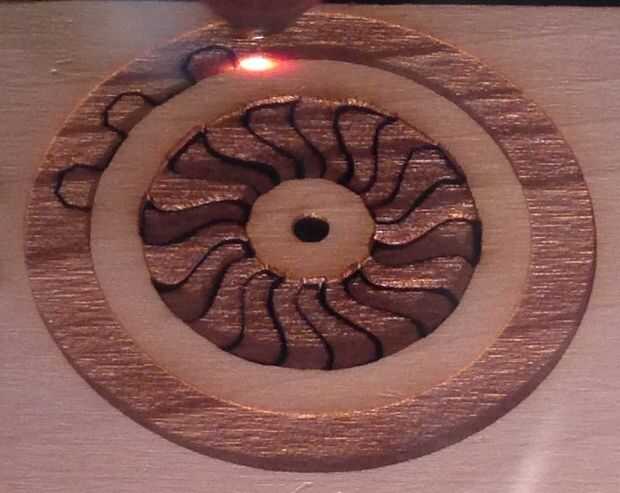

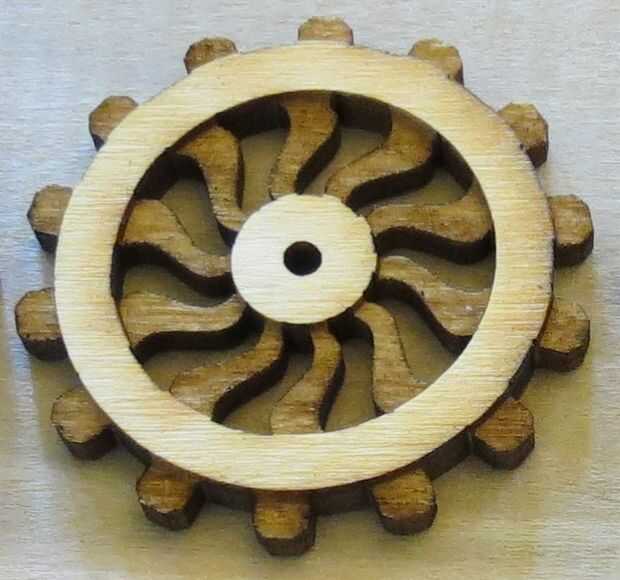

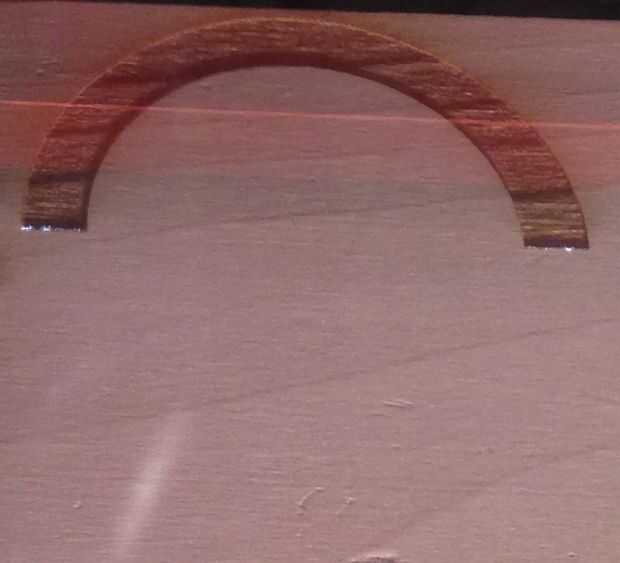

Ahora sigue un proceso de tres partes.  Primero configura la configuración de láser para el color verde (100% de potencia, 50% de velocidad), desactiva todos los demás colores y había grabado ese anillo.  Usted puede hacer varias pasadas hasta conseguir la profundidad deseada.  Luego configura el color azul para la misma potencia y velocidad, desactiva el verde y había grabado el anillo interior.  Una vez más, repetir hasta conseguir la profundidad deseada.  Finalmente, cargar y cortar el contorno del equipo justo en la parte superior de la zona ahora grabada del álamo.  Tienes tu primer material grabado plano!
