Paso 4: Subir bocetos
Para subir un dibujo tienes que sacar la placa Arduino con el chip ATMEGA328 y conectarse a la protoboard como se muestra en la imagen.
También puede utilizar un USB Programador serial como el FT232RL para ello. He hecho un mini instructivo sobre esto aqui:
He conectado un led con resistor en el tablero para poner a prueba el bosquejo de blink.

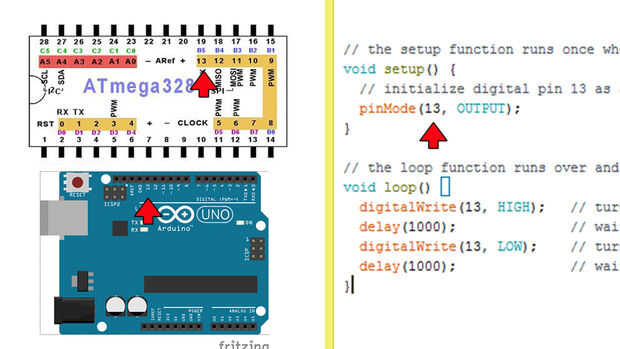

Aquí es cómo utilizar esta imagen para la
esquema de los terminales.
Por ejemplo si inicializa pin 13 en el IDE, representa 13 pines en la placa Arduino o pin 19 en el ATMEGA328 la viruta.
Felicitaciones, lo lograron! Ahora puede empezar sus propio proyectos Arduino nada de soldadura.
