$2 cassette caja de teléfono celular/USB cargador (2 / 7 paso)

Paso 2: La versión Simple

El medio más simple de configurar y utilizar este regulador es simplemente tomar el cable de conexión de teléfono móvil de un cargador de pared rota y soldadura del plomo de red(positive) al pin 3 y el black/white(negative) llevar al pin 2 (tierra). Entonces usted puede cortar el final apagado de cualquier fuente DC usado (Asegúrese que los miliamperios por lo menos es lo mismo, más de lo que figura en tu móvil original pared o verruga) y soldar el cable positivo al pin 1 y el cable negativo al pin 2.

Fui por delante y utiliza un viejo sobra mujer puerto USB (restos de un complemento de la Motherboard, Tarjeta madre) en lugar de cables directamente en mi cable de teléfono móvil, como tuve un USB adaptador de cargador disponible. También utiliza cocodrilo clips que me permita adjuntar cualquier corriente de energía disponible de la fuente, incluidas las baterías, en lugar de cableado directamente a una fuente DC.

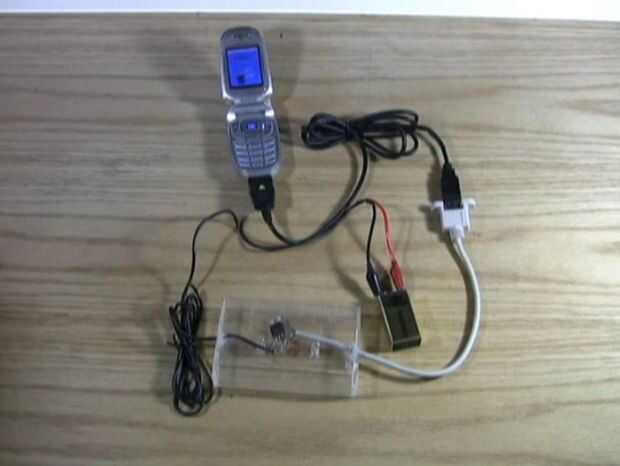

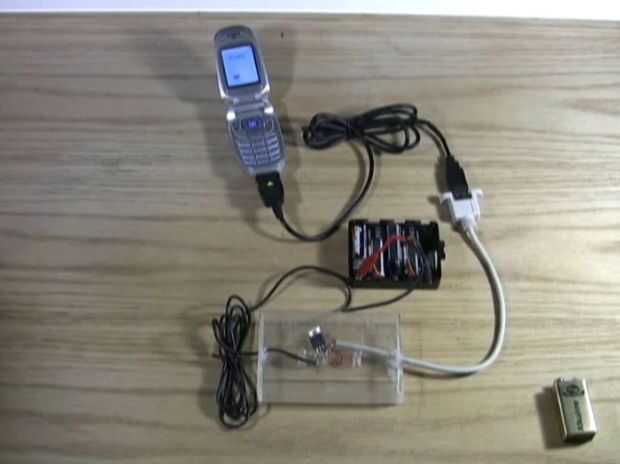

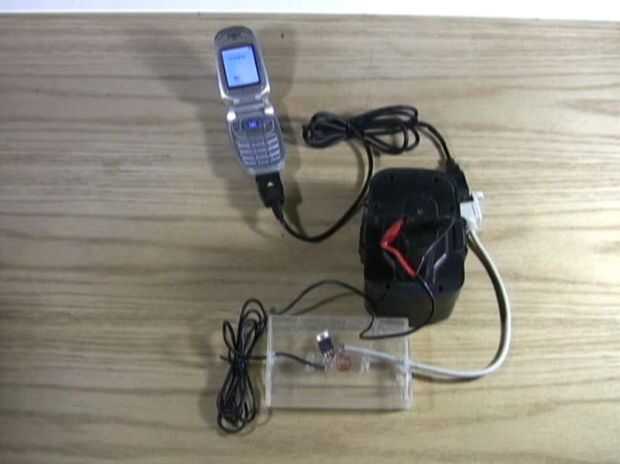

Aquí se puede ver que en realidad soy carga de mi celular con una batería de 9 voltios! 4-6 AAs también trabajo e incluso una batería de taladros...
