Paso 5: Controlador de en interruptores solderen aan printplaat
Info extra:
De interruptores moeten worden bevestigt aan de pseudo printplaat omdat de controlador niet ontworpen es voor mecánicos.
Doel:
De Cherry MX conmutadores solderen aan de pseudo printplaat en aan de controlador.
Hoe te doen:
Eerste diez es het puja om de draadjes op maat uit te snijden/knippen. Zorg dat u genoeg goma aan de uiteindes verwijdert zodat het solderen makkelijker gaat.
ALS de draadjes klaar zijn om gesoldeerd te worden kunt u deze draadjes de central doen van de controlador. Zorg ervoor dat ze en de juiste central zitten, central de deze kunt ba-a u vinden en stap 2.
Soldeer de draadjes goed aan vasta de controlador en vervolgens kunt u de interruptores en de pseudo printplaat stoppen.
Onthoud dat de vinculador interruptor Z es en de rechter es x. Dus zorg ervoor dat de draadjes naar de juiste interruptor de leiden.
Omdat de permiten Z en X een gemeenschappelijke presencia hebben op de controlador, kunt u deze aan dirección solderen. Vervolgens soldeert u het draadje voor Z aan de vinculador interruptor en het laatste draadje voor X aan de rechter.

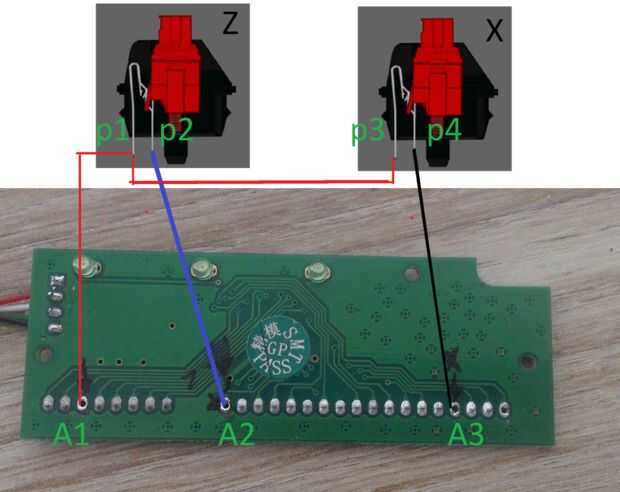

Central volgens de afbeelding:
A1 + p1 + p3
A2 + p2
A3 + p4
