2-en-1 codificador con o sin código (11 / 16 paso)

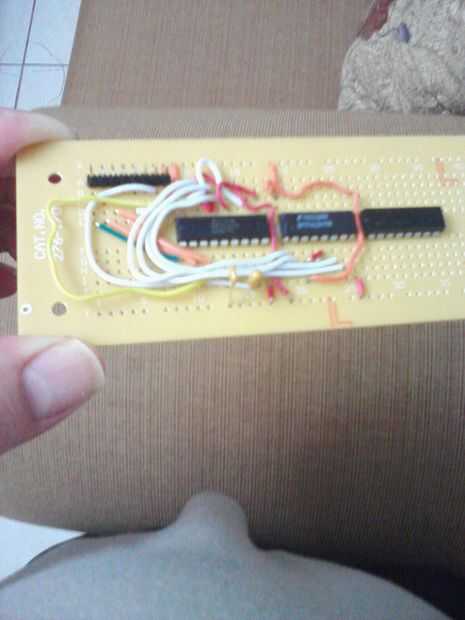

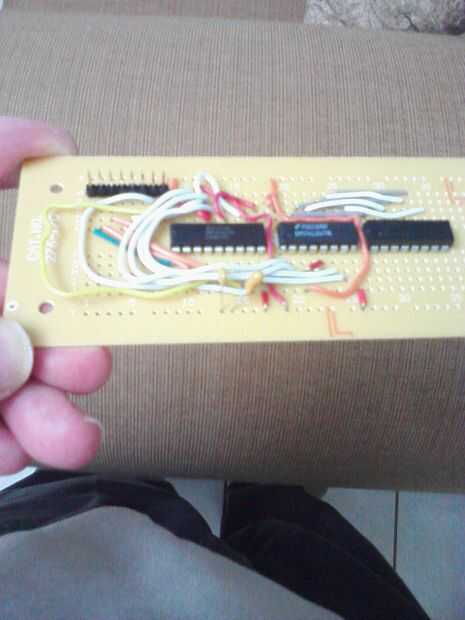

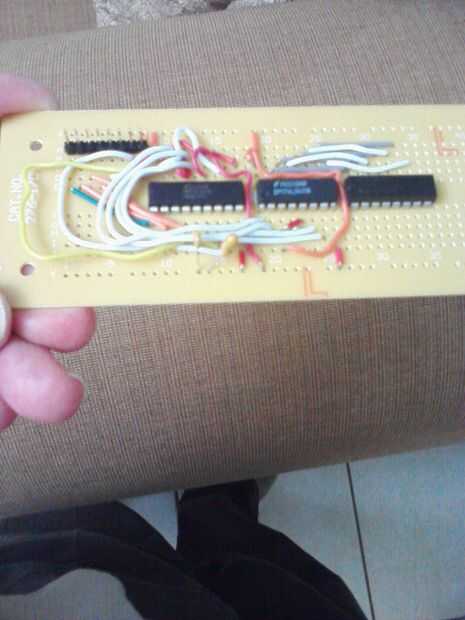

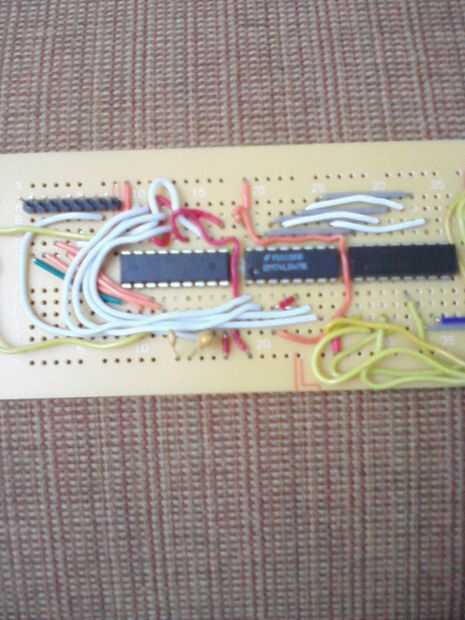

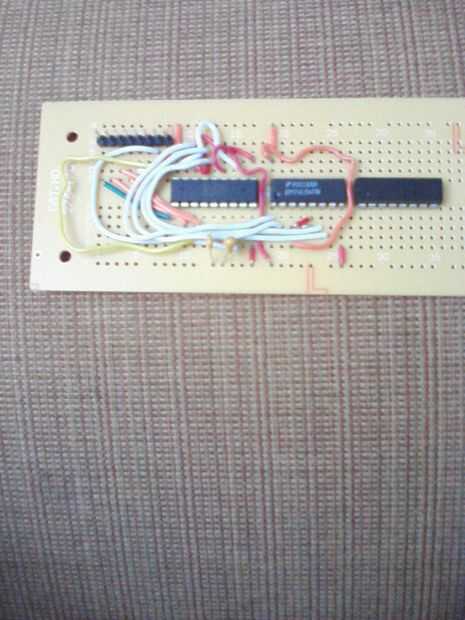

Paso 11: Instalar las resistencias de 220 ohmios

Te darás cuenta que los circuitos integrados de resistencias de 220 Ohmios forma con cada perno superior y parte inferior de cada pin un resistor de 220 ohmios.  Una vez que ha definido la configuración de resistencias en la IC, puede hacer las conexiones con el resto de los componentes.
Conecte la parte superior de este IC de resistencias de 220 ohmios a la IC7447 porque representa un extremo de cada resistencia en el IC.  Por ejemplo, puede conectar cada extremo de izquierda a derecha al 7447 en sus pins 13, 12, 11, 10, 9, 15, 14 respectivamente.
