2-en-1 codificador con o sin código (3 / 16 paso)

Paso 3: Codificador con código

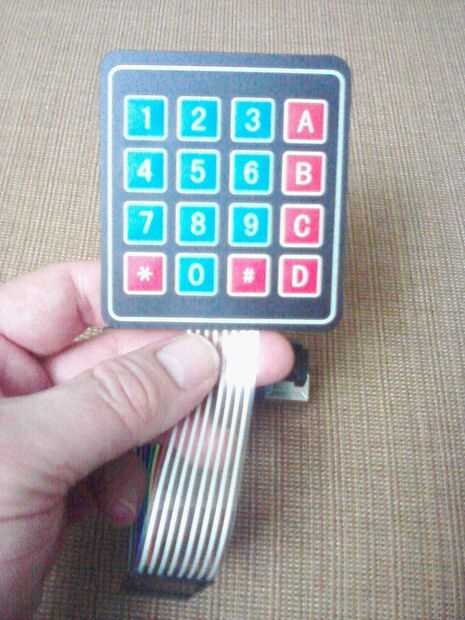

Para esta parte de su proyecto, usted necesitará un Arduino, un teclado de 4 x 4, ocho cables de Arduino (macho a macho) y un USB al cable del USB-B.  El primer paso es conectar un extremo de cada alambre de Arduino en el teclado 4 x 4.

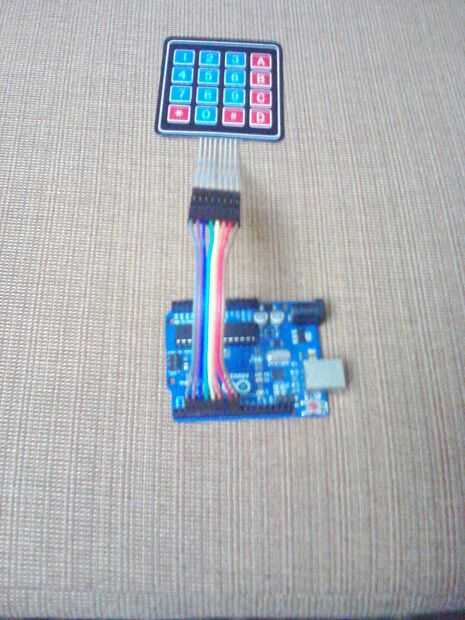

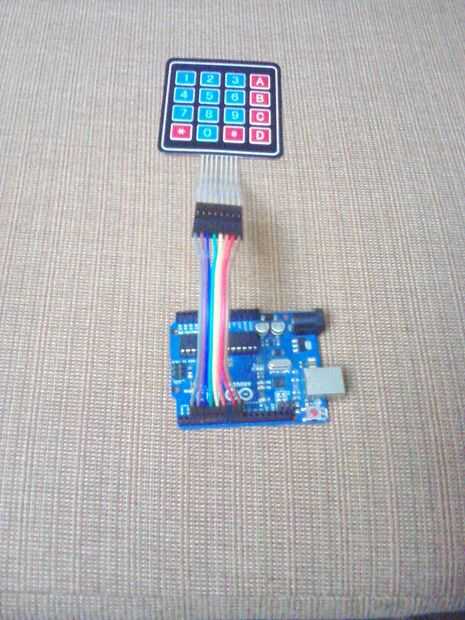

El segundo paso es conectar los otros extremos de los cables de cada Arduino a las tomas de Arduino.

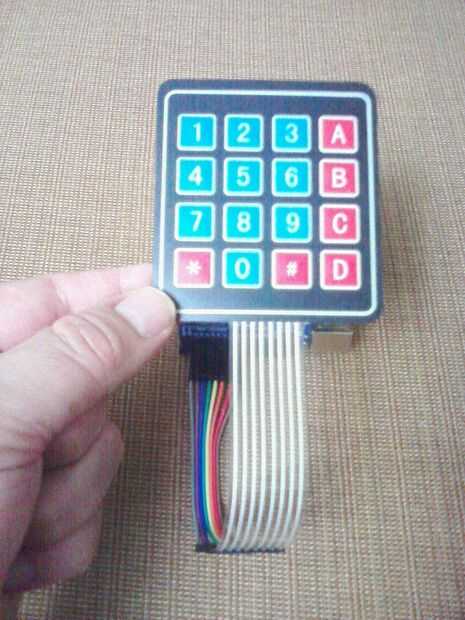

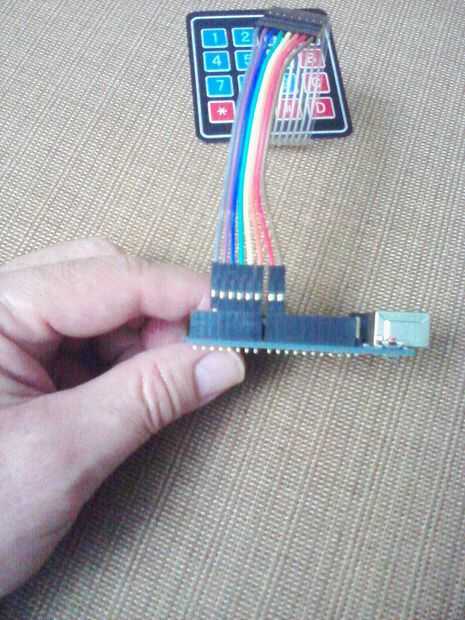

Es decir, con el teclado en las manos y con un extremo libre en cada cables de Arduino, bornes libre de izquierda a derecha comenzando con 2 y terminando con 9 tomas de Arduino.

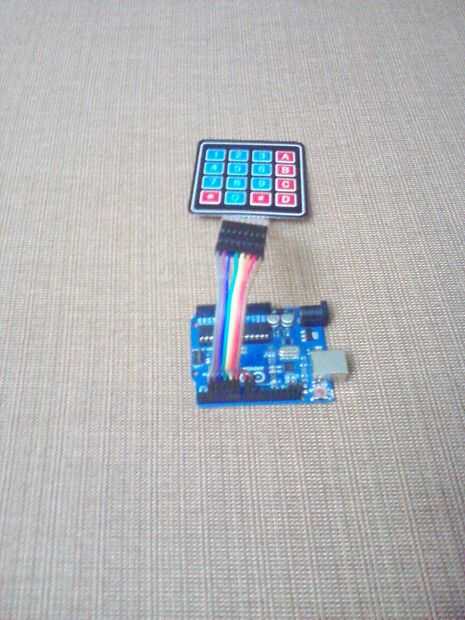

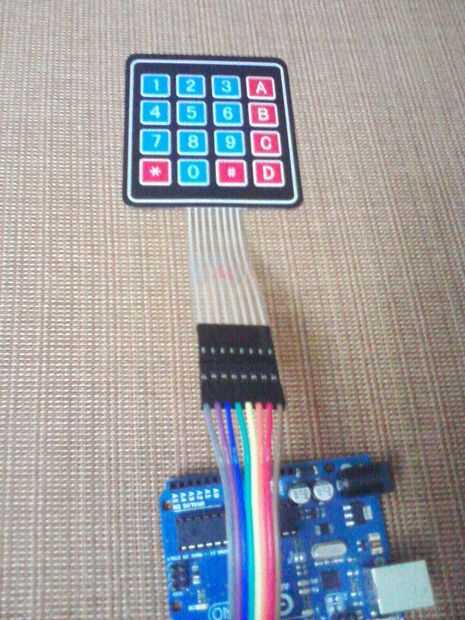

Una vez conectados los cables de Arduino de su teclado de izquierda a derecha por coincidencia de pines 2 al pin 9 del Arduino hardware y cargar el codigo en: http://pastebin.com/5Mmsb1JV
