2 jugador Pong usando Arduino (4 / 9 paso)

Paso 4: Electrónica Parte1 - RCA enchufes

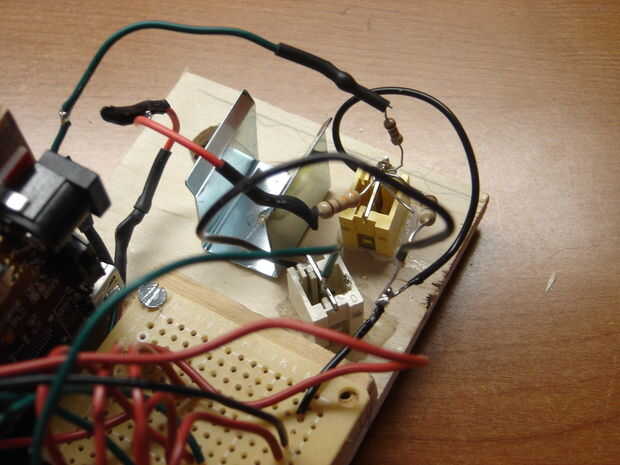

Siguiendo las instrucciones de Instructable de Kyle, soldado un 1 k ohmios y una resistencia de 330 ohm a la patilla central del conector RCA de salida de vídeo.

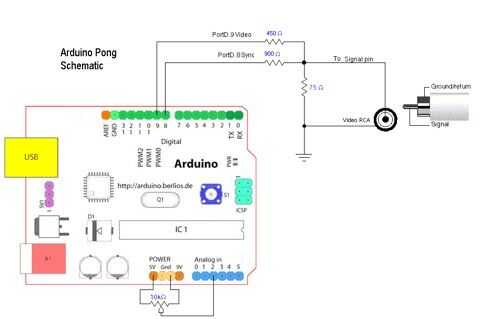

También conecté el de 75 ohmios que se muestra en el diagrama. Hizo la imagen un poco menos brillante pero mucho más claro y se paró mucho el parpadeo.

El enchufe RCA para el sonido es directo: el enchufe del centro va al Arduino pin 11 y el lado de la tierra va a tierra.

La parte inferior del diagrama es diferente de lo que hice.
