Paso básico modo conmutación de 1: 2
(perdón por mis retos con manipulación de imágenes en este sitio..)
(Imagen cortesía de http://cubus-adsl.dk/eng/multiway_switching.php) - con un poco de edición...
La idea detrás de 2 cambio de forma es, una vez que cambiar cualquiera de los switches, la luz cambiará a estado lógicamente. Si la luz está encendida, luego apagará una vez que cualquiera de los switches se pueden alternar. Esto nos permite controlar una luz de 2 interruptores, que en nuestro caso será de un interruptor de pared y nuestro pin RPI.

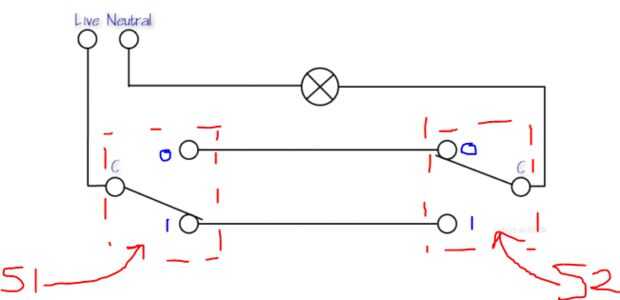

La imagen tiene una bombilla y 2 interruptores (S1 y S2). Los interruptores tienen 2 posiciones, de marcados con 0 y 1, respectivamente.
Walla, que es su punto de vista simplista de un diseño de interruptor de 2 vías.
Si la luz está apagada, y cambiar S1, se enciende la luz. Y si cambiar S2 inmediatamente después de eso, la luz se apagará.
Consulte la hoja adjunta para la lógica de escalera.
Página para las notas RPI...
