Paso 3: Conexión de relé
Usando el relé, han aislado el voltaje corriendo el RPI (5VDC), a la tensión de funcionamiento de la lámpara (230VAC).
Conecte la salida de ustedes array de Darlington a su repetidor, para controlar el electroimán y luego de tierra el relé para el IPC.
Si usted prueba una vez más el IPC, el relé debe dar un sonido de "clic" cuando usted alterna GPIO 3. Si este es el caso, estás casi allí.

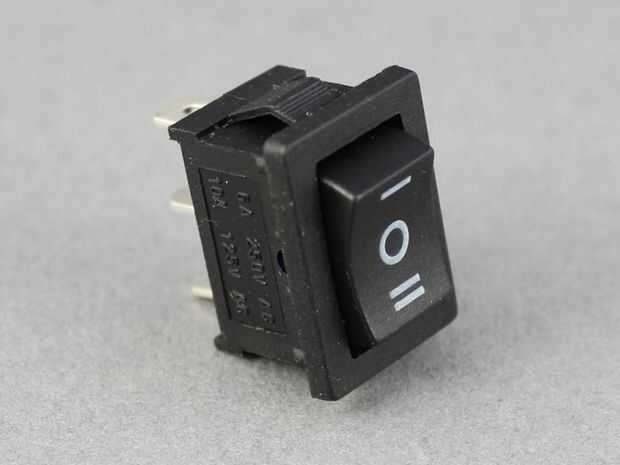

Conecte su cable de corriente (tensión) al Terminal común de su repetidor. No ejecute el cable normalmente abierto () del relais a través a un extremo de su interruptor de 2 vías y ejecutar el cable normalmente cerrado (NC) del relé al otro extremo de su interruptor de 2 vías.
Conectar el interruptor a la bombilla y lámpara de pared (AC).

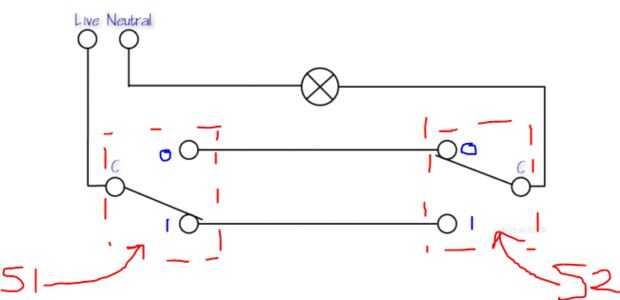

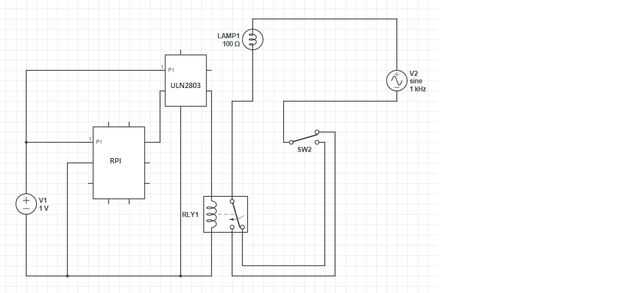

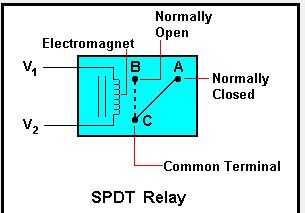

Los diagramas de arriba ilustra cómo deben conectarse.
Encender la energía de la pared y prueba otra vez el RPI.
Walla, ahí lo tienen... Tener tan divertido como lo hice en el video... Cambiar el pin RPI y la 2 forma conmutador, enloquecer con él...
Notas: Conecte un diodo entre el relé.
