2 tabucos de bicicletas - horquillas y marco (3 / 5 paso)

Paso 3: Marco Trebuchet

2 - fijar el brazo de la biela utilizando clips pesados Jubileo

Notas T
Se trata de un conjunto inacabado. Asegúrese de que los sujetadores estén apretados, utilice cuñas de embalaje para obtener la forma correcta.

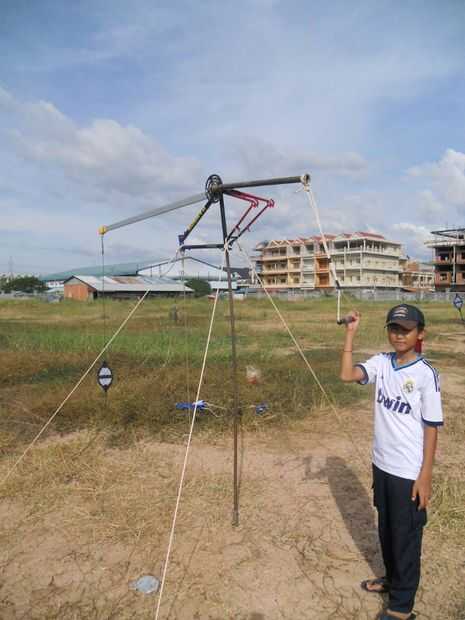

Foto 2

A - hacer un agujero en el suelo de 1m y poner las varillas de metal dentro de

B - soltar la tija de sillín en la barra de metal

C - atar las cuerdas de la estructura al suelo

D - test tantas veces como te gusta - es

Notas T
A - martillo de una longitud de 120cm de metro de poste 1 del andamio en el suelo, quitar y vaciar el suelo, luego vuelva a colocarla en el agujero. El principal polo de Trebuchet en el polo de andamio enterrado de la gota.

B - la principal trebuchet Polo cabe dentro de la tija de sillín del cuadro bicicleta - Asegúrese de que se asiente bien y dentro de todo el camino.

C - utilizar razonablemente grandes tubos o barras sólidas para las clavijas aquí - estacas no mantenerla.

D - cuando se prueba el trebuchet, asegúrese de hay una zona amplia, claro todo y que ver el ángulo de lanzamiento - puede disparar hacia arriba.

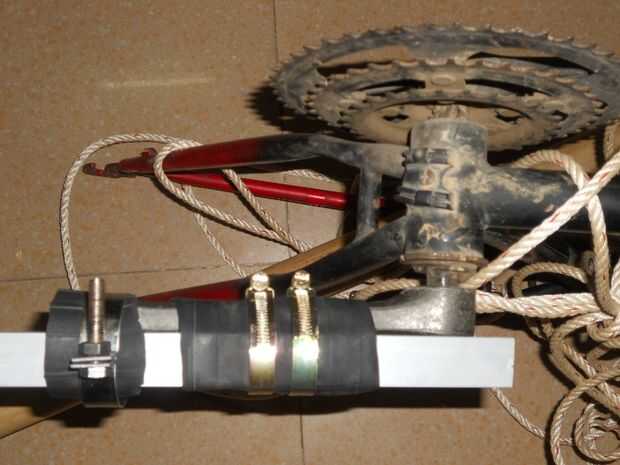

Cuadro 3

A - el perno lanzando. Cambiar el ángulo de este pin para cambiar el ángulo del tiro.

B - Afiance el perno con una abrazadera. Primero poner la tira de goma alrededor de él para mantenerlo aún entonces puso en el clip. Cubrir todo con cinta aislante. Doble hacia arriba el pasador y asegúrese de que puede lanzar la Honda.

C - esta parte de la cadena debe permanecer todavía. No lo dejaba avanzar.

D - el brazo de lanzar.

Cuadro 4

A - estas cadenas deben tener la misma longitud del brazo.

B - la cadena debe ser un círculo para poner en el pin

C - es necesario balancear la bolsa sling

Notas T
Cuadro 4
Las cuerdas de la eslinga deben sujetarse estrechamente al brazo y necesitan tener la misma longitud, como cuando el brazo se mueve hacia arriba el proyectil se puede rodar fuera de la bolsa.
