Paso 2: Hacer una llamada...

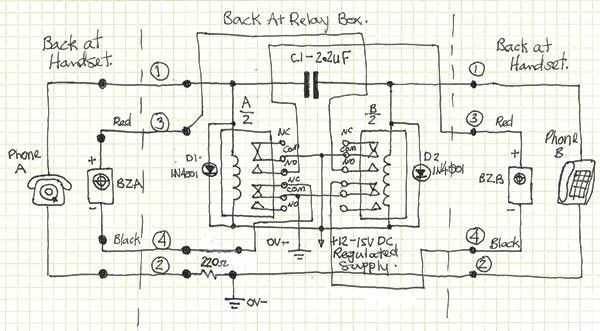

Ambos relais sets contactos se muestran como 'en reposo' mientras que ambos teléfonos estén ' colgados' (colgado para arriba) como el 'interruptor de gancho' en el teléfono es circuito abierto, y ninguna corriente está fluyendo. Si tuviera que escoger para arriba A teléfono para llamar a teléfono B, corriente fluiría en el camino de lazo de DC que he de describir, y haría que la atracción electromagnética de la bobina de la armadura del relé A/2 a ' '.
Los tres relé contacto designaciones significan:
NC = normalmente cerrada (cuando el relé está 'en reposo')
Com = común a NC y NO contactos
NO = normalmente abierto (cuando el relé está 'en reposo').
Esta armadura (un pedazo de metal, que actúa como una palanca y mueve los interruptores NC, Com y NC dentro y fuera de contacto con los demás, especialmente en forma) es atraída por la energía magnética causada por la corriente que fluye en la bobina continua. Cuando se tira la armadura de A/2, contactos Com (común a NC y NO contactos) cambia a ponerse en contacto con NC y entra en contacto con NO.
Ambos grupos de interruptores (interior del relais A/2) se dice que "cambio", en terminología de telecomunicaciones. Si usted mira de cerca en el relé A/2 top' conjunto de contactos, este cambio efectivamente se conecta 12 voltios DC en la red + ve conducir del zumbador B2, señalización así la parte llamada (teléfono B) que alguien quiere comunicarse.
Al mismo tiempo, el conjunto 'inferior' de contactos de relé 'cambiado sobre' en A/2, desconectó el cable - ve desde la tierra, va a zumbador del teléfono S, BZ1 (cable negro). Esto significa que cada teléfono no puede tocar su propio timbre accidentalmente - sólo puede tocar timbre de otro teléfono. Simple lógica!
Un beneficio adicional de esto simplificado puente de transmisión, es que las bobinas de ambos conjuntos de relés actúan como inductores de la audiofrecuencia y evitar que señales de CA (en este caso, el discurso) va a tierra, antes de que puede obtener de un teléfono a otro.
