Paso 4: construcción de la parte superior de la Junta
Si tiene cualquier problema, me avisan en los comentarios y mal aclarar lo que no entiendes en este instructable.

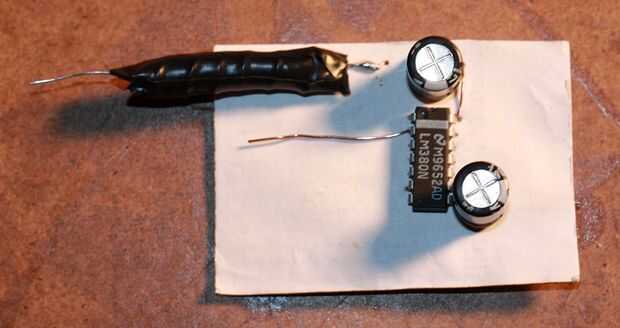

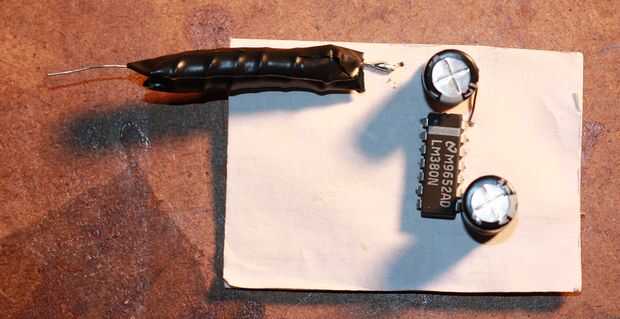

En estas fotos, no estoy utilizando un potenciómetro. La razón es que estoy utilizando 2 amperios para un proyecto de altavoz y va a utilizar el potenciómetro para el control de ambos. Lo siento que no en la foto, pero si siguen el diagrama del circuito y asegúrese de conectar la tierra del potenciómetro de le entrada negativa y no el voltaje negativo, todo funcionará bien.

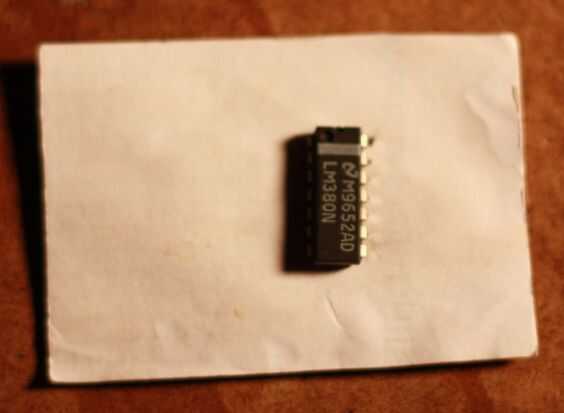

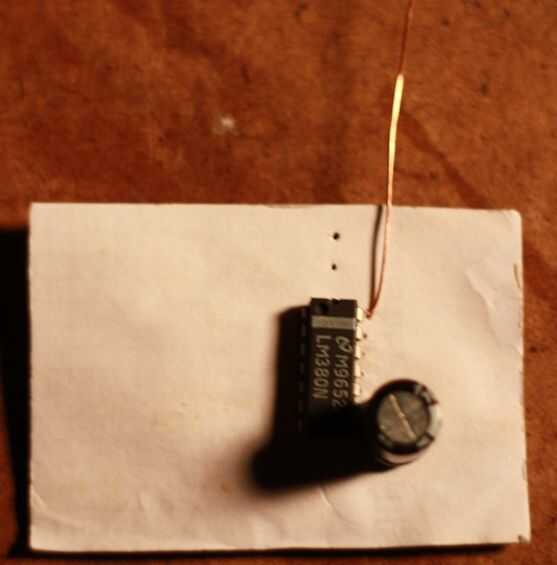

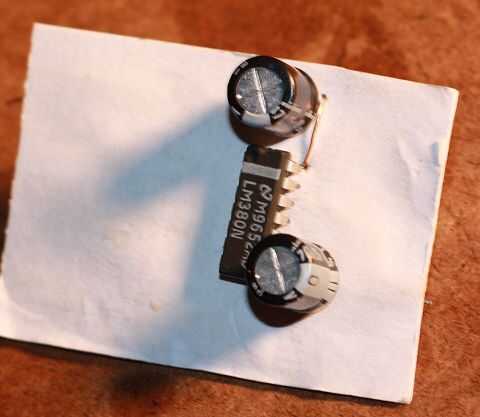

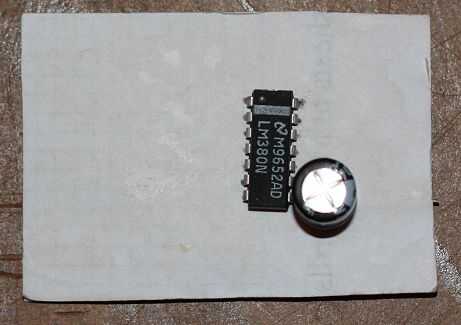

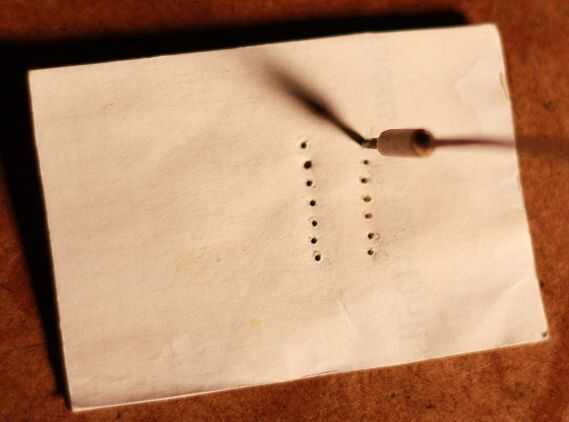

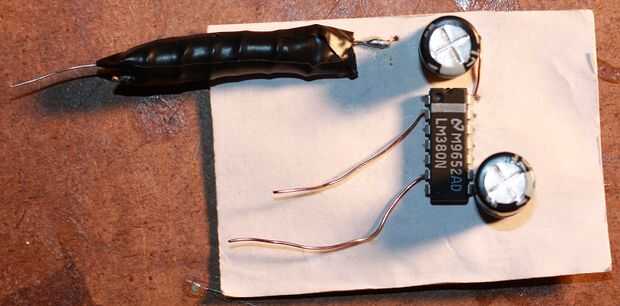

Cuando conecte los puentes a los pines en el chip, he ampliado el agujero para que la clavija un poco, impulsó el puente y soldar el puente con el conector en la parte inferior. Si se suelda directamente al chip y no utilizar un zócalo del IC, tenga cuidado acerca de cuánto tiempo mantenga el soldador en las patillas del chip y utiliza un pequeño disipador de calor (un aligator clip funcionará si usted puede soldar rápido) entre la plancha y el chip.

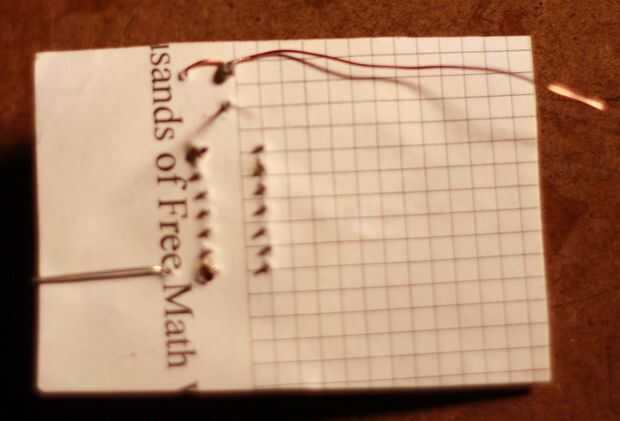

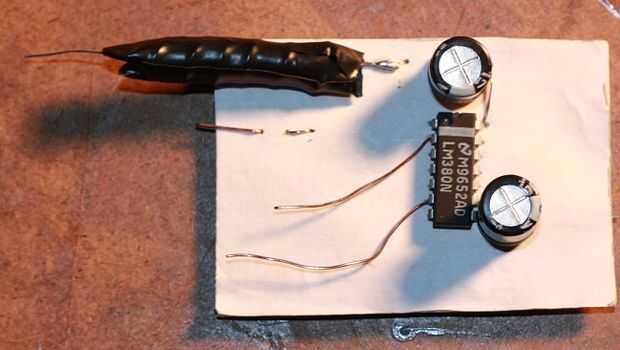

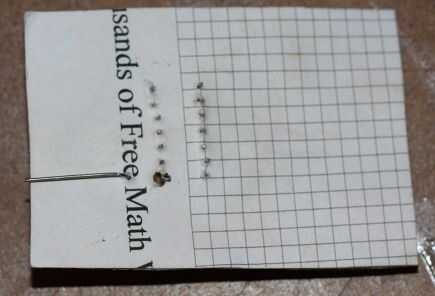

Si usted encuentra que sus puentes son largos y colgantes, sólo unos agujeros extra y el alambre a través del hilo de rosca, apretar y mantener todo en su lugar.
