20 cadena de LED Arduino de Lan Cable (3 / 4 paso)

Paso 3:

En primer lugar asegúrese de que sabe este esquema de arriba a abajo. Escriba información adicional como por ejemplo el color del cable, por lo que no conecta LEDs a los cables. Encontrar luego es mucho trabajo.

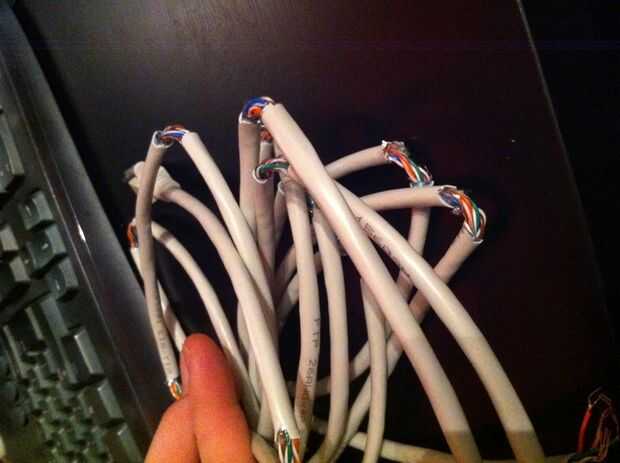

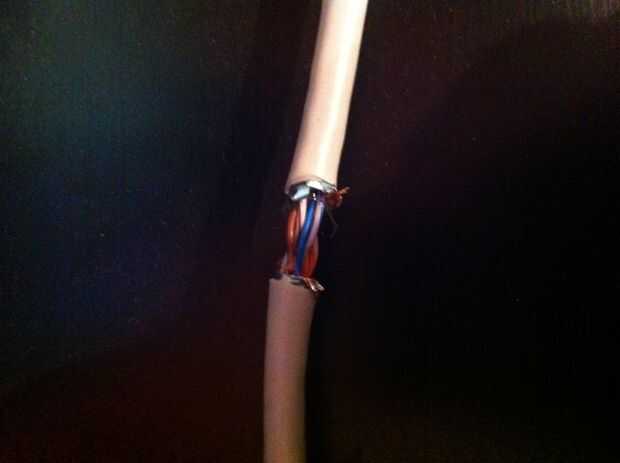

Indicar en el cable de LAN donde desea que los LEDs que. Tenerlos en una distancia fija aparte se ve mucho mejor que tener 15 LEDs en un lado y 5 en el otro. Un marcador de base de alcohol sería mejor para esto, sin embargo haría cualquier indicación. Comienzo cortando algunos del aislamiento exterior de la LAN de cable para que pueda trabajar con los alambres más pequeños.

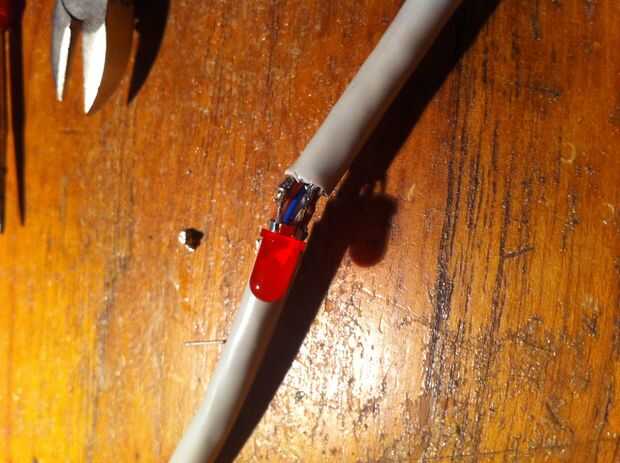

Entonces se iniciará la construcción real. Conectar los LEDs a los cables justas en el cable LAN y asegúrese de utilizar el cátodo o - y el ánodo o + lateral (pata larga) de los LEDs apropiadamente. LED 1 tendría conectado el cable naranja y la pata corta al alambre azul y así sucesivamente para los otros diecinueve LEDs largos de la pierna.

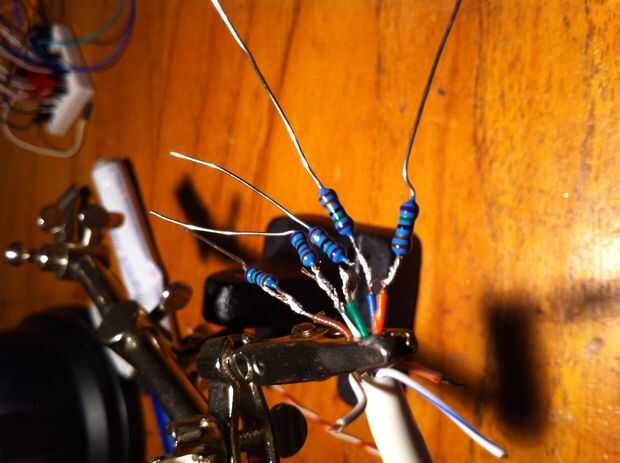

Cuando todo esto es conectar las resistencias en los cables y conectar las resistencias en los pines de Arduino, 8, 9, 10, 11 y 12.
