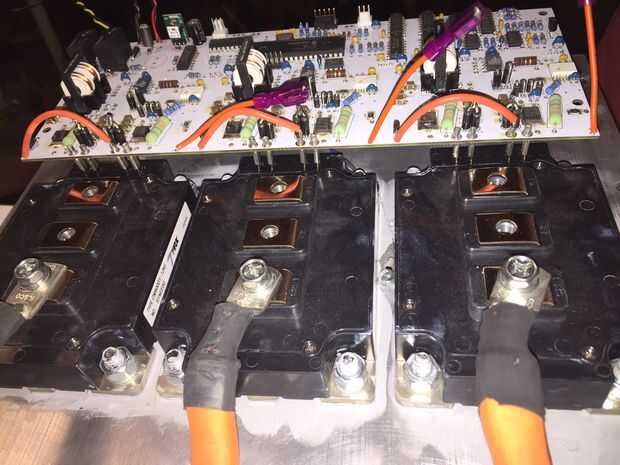

Paso 10: Fije el tablero de Control o controlador a lo IGBTs
Bueno, este paso puede tomar un poco de zalamerías, pero debe ir de. No trate de forzar todo el camino. Si se presionan las pestañas en bastante bien, para que sepas buen contacto, está bien! Bastante es tan bueno como un festín, como mi madre solía decir. No dude en doblar las pestañas un poco si es necesario para que todos vayan los conectores hembra.

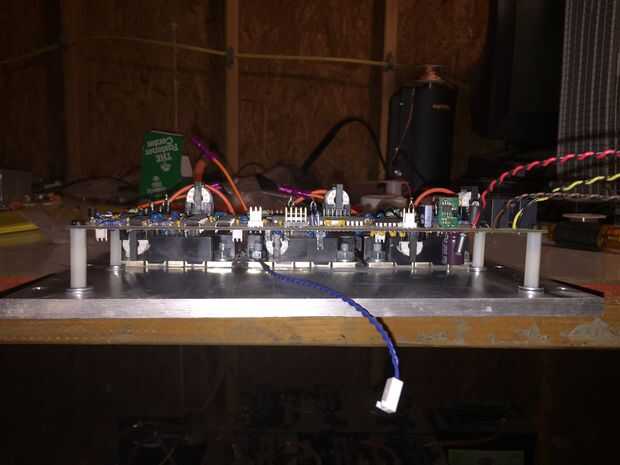

Una vez que el PCB se une a lo IGBTs, para cada uno de los 4 agujeros de montaje de PCB, agregue el M4 x 12mm tornillo metal a través de la parte inferior, luego una arandela #8 o 2 sobre el tornillo de metal, y luego la M4 x 30 mm roscada espaciador de nylon y nylon M4 x 12 mm tornillo que sujeta el PCB hacia abajo contra el espaciador.

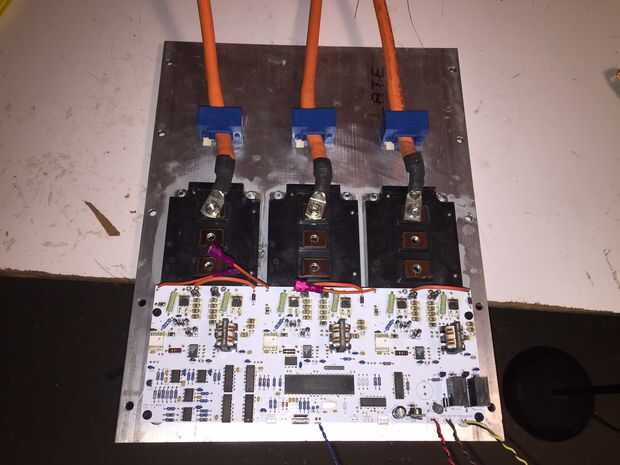

Seguir adelante y conecte el sensor de temperatura, así como los 3 sensores de corriente a la tarjeta de control. Vea la página 3 de la hoja de sensor actual adjunto para el pinout de los sensores actuales. Sólo necesita 3 de los 4 pines de cada sensor de corriente (Vref es inusitado), que significa que usted necesita construir los cables con 3 cables. Yo suelo utilizar cable apantallado de 3 hilos, pero también podría girar 3 alambres juntos. Asegúrese de que el cable blindado o torcido! Es un entorno de alto nivel de ruido.
