Paso 4: Perforar el cobre y el Nomex hojas
Para aquellos de ustedes que tienen la capacidad para perforar agujeros precisos en base (x, y) coordenadas, estos 2 pasos son para ti!:

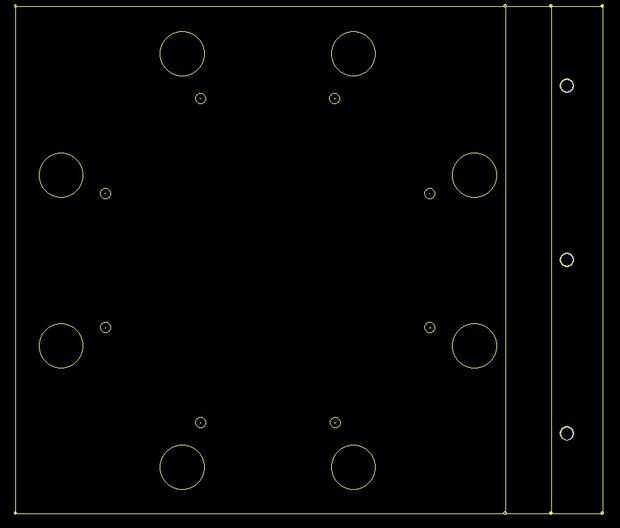

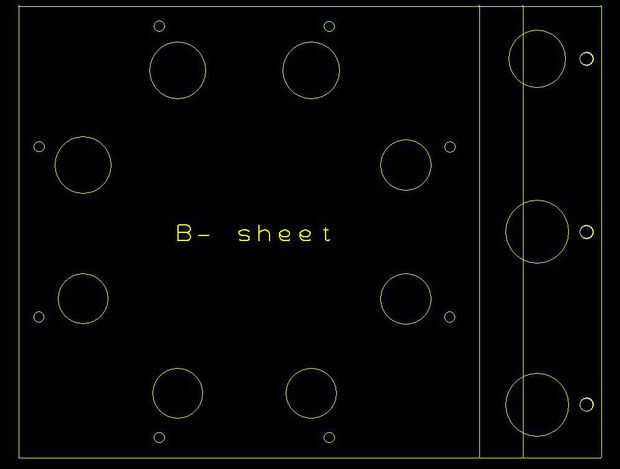

- Para cada una de las tres hojas (nomex, B + y B-), comience con una pieza más grande (digamos, 12 pulgadas x 12 pulgadas) y taladrar los agujeros según las coordenadas en los cuadros (y las coordenadas debajo de B +). Algunos de los agujeros son para proporcionar un esquema para el corte hacia fuera. Para la perforación de los agujeros más grandes (1 1/8 de pulgada, 1,25 pulgadas), sugerimos taladrar un agujero piloto de precisión de 1/8 de pulgada y luego perfore un agujero más grande con una broca de pala. Ejecutar la pala en retroceso, y cortará bien agujeros redondos y no coger.
- Ahora, para cada una de las 3 hojas, dibuje una línea con un marcador permanente, conectar uno fuera taladro a la siguiente, todo el perímetro. Luego cortar cada una de las 3 hojas con tijeras, liberándolos de su hoja de 12 pulgadas x 12 pulgadas. Asegúrese de que usted deje la mitad de la pulgada del 1/8 perforaciones fuera cuando corte alrededor de la frontera. Algunos de esos agujeros se utilizará más tarde para marcar dónde doblar las 3 hojas.

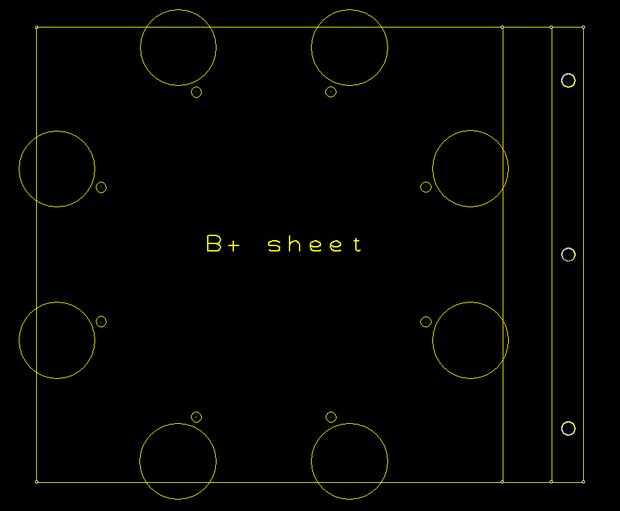

Para la hoja de B +, los agujeros están muy juntas, por lo que es un poco torpe agregar las notas en el cuadro para indicar las coordenadas. Voy solo enumero aquí:
- Los agujeros del perímetro de 8 contorno son todos diámetro 1/8 de pulgada y sus coordenadas son (0,0), (9.105, 0), (10.06, 0), (10.685, 0), (10.685,-8.88) (10.06,-8.88), (9.105,-8.88) y (0,-8.88).
- Los 8 agujeros grandes que forman un anillo son todo diámetro 1,25 pulgadas, y sus coordenadas son (2,77, -0,4), (6.115, -0,4), (8.48,-2.765), (8.48,-6.115), (6.115,-8.48), (2.765,-8.48), (0,4,-6.115) y (0,4,-2.77).
- Los 8 pequeños agujeros que forman un anillo son todo diámetro 7/32 pulgadas, y sus coordenadas son (3,125, -1,27), (5.755,-1.265), (7.615,-3.125), (7.615,-5.755), (5.755,-7.615), (3.125,-7.615) (1,265,-5.755) y (1,265,-3.125).
- Finalmente, los 3 agujeros que se montan a lo IGBTs son todos diámetro 0,25 pulgadas, y sus coordenadas son (10.39,-1.04), (10.39,-4.44) y (10.39,-7.84).
Para aquellos que sólo tienen un taladro de mano:
- Sólo perforar el 8 fuera de orificios de 1/8 de pulgada de diámetro, lo mejor pueda. Se puede utilizar un punzón o un clavo. Cerca de los 8 agujeros que hacen que el perímetro se encuentran en un rectángulo, por lo que basta para mantenerla rectangular y con los agujeros de arriba.
- Sugieren poner una hoja de grueso transparente lexan (policarbonato) de 1/8 de pulgada sobre las 16 fichas de condensador y marque los orificios con un marcador indeleble en el lexan. Entonces, perfore un agujero de 7/32 pulgadas dónde están todos esos puntos de marcador permanente. Luego, puede utilizar la hoja de lexan como plantilla más adelante para la perforación de los agujeros en las 3 hojas.
