Paso 5: El tablero de Control o controlador de la soldadura

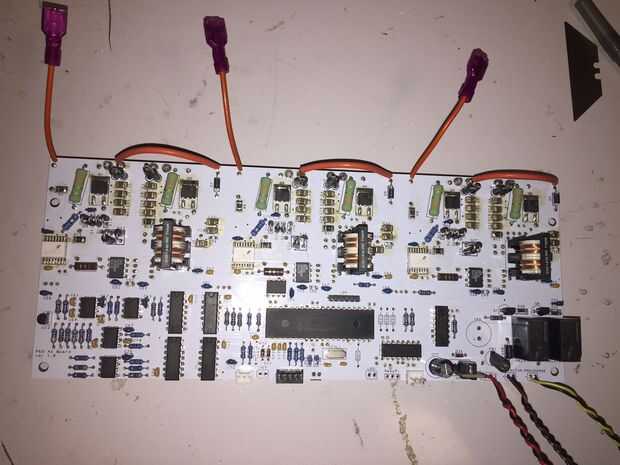

En primer lugar, vamos a hablar un poco sobre lo que es el tablero de control o controlador. Tiene todos los circuitos de seguridad, así como el cerebro para controlar el motor. Hay un microcontrolador dsPIC30F4011, muestras simultáneamente 2 de las 3 corrientes de fase, la posición del acelerador y la temperatura de la placa base, y luego se basa en que información, establece 6 pulso ancho modulación deberes, que controlan el 6 IGBTs. Los 6 IGBTs alimentación las 3 fases del motor. La Junta también tiene varios comparadores y algunos NAND y y puertas. Por lo tanto, si cualquier medida de los sensores actuales de corriente va fuera de los límites, o las tensiones de alimentación de 24v o 5v poder ir fuera de los límites, el regulador apaga el IGBTs en cerca de 2 millonésimas de segundo.
Cada IGBT tiene su propio dedicado 24v fuente de alimentación, así como es driver propio para que se prenda y apaga rápido. Ayuda a enfriar el IGBTs.
Vamos a soldar! Soldar los condensadores de montaje superficial y resistencias primero. La forma más sencilla de hacerlo es conseguir pasta de soldadura:
http://www.Amazon.com/mg-Chemicals-4860P-35G-solde...
y poner un poco en cada almohadilla de montaje en superficie de condensador y resistor. Las almohadillas de montaje superficial son los que tienen ningunos agujeros a través de la Junta. Y están rotuladas pasajes y Rxxx, donde xxx es un número. Por ejemplo, C21 o R15. Una vez que las pastillas tienen una pequeña cucharada de pasta de soldadura, coloque los componentes en las almohadillas. La pasta debe mantenerlos en su lugar. Si usted tiene un estación de soldadura de aire caliente, golpeó solo con aire caliente y será soldar en su lugar muy bien. De lo contrario, presionado cada parte con un palillo y toque cada tecla con un soldador hasta es bueno para ir. Estas piezas de montaje superficial son muy grandes como piezas de montaje en superficie (paquetes 1206 y 1210), por lo que no debe ser demasiado malo.
Luego, soldar todas las resistencias por-agujero y condensadores. YouTube tiene toneladas de soldaduras tutoriales si es nuevo para usted. Las resistencias no tienen ninguna polaridad. Los 2 capacitores en el tablero con una polaridad son que el electrolítico tipo "puede".

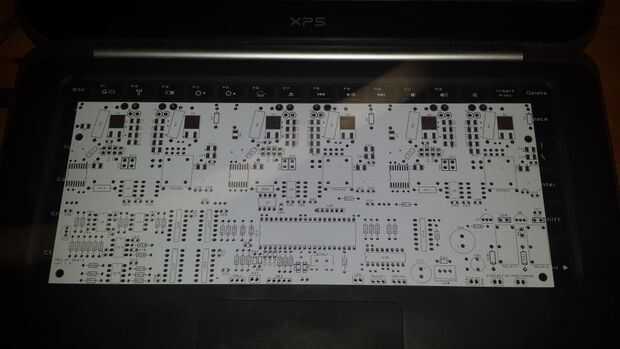

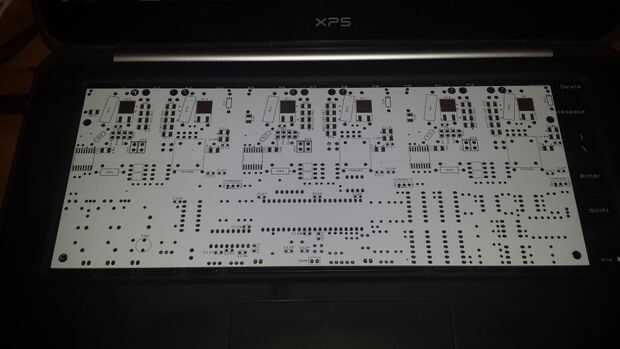

A continuación, agregue todos los diodos. Las piezas en el tablero comienzan con un D. Por ejemplo, D5. Prestar especial atención a la banda en el diodo! Asegúrese de que se pone con la misma orientación que la foto en el tablero (llamado "silkscreen").
Ahora, seguir adelante y hacer las piezas SOIC (número de pieza FOD8316). Hay buenos videos en youtube para explicar cómo soldar piezas SOIC. No es demasiado malo.
Ahora de la soldadura de todos los otros componentes. Asegúrese de que han a tierra usted mismo antes de tocar todas las cosas que viene en las bolsas de protección estática. Básicamente, no caminar arrastrando los pies en la alfombra antes de tocar los componentes. Tengo una pieza de chapa que es por mi estación de soldadura. El metal de hoja está conectado a la tierra fuera a través de un cable. Yo toque el metal de hoja antes de toquen los componentes sensibles estáticos. Así, cualquier potencial zapping haría se drena lejos a la tierra. Asegúrese de programar la ATTiny25 antes de soldar en. Se puede encontrar aquí:
https://github.com/MPaulHolmes/ATTiny25DC-DC
Además, el archivo hexadecimal se llama DC-DC-Converter.hex y se adjunta a este paso. Usted necesitará un MK2 AVRISP para programar, o algún tipo de programador avr. También, se necesita algo como el AVR Studio, que es gratuito.

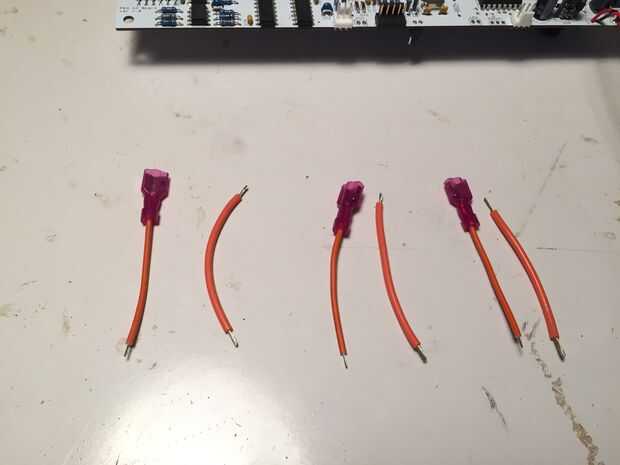

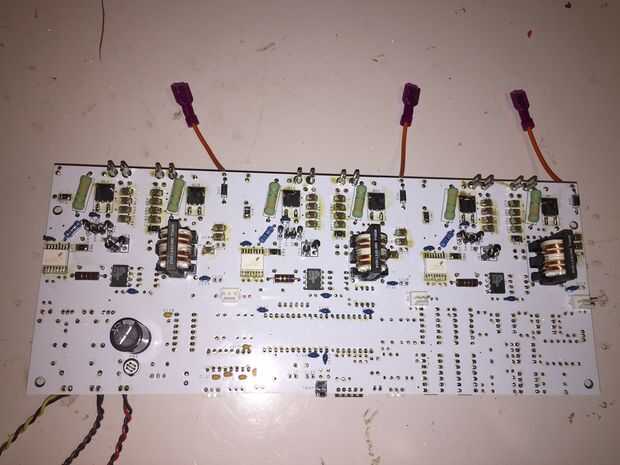

Depurar el cuadro de mandos antes de proceder! Si tienes una fuente Banco, intentar dándole 23.5v-24.0v en la fuente de 24v (véase el cuadro arriba). Programar el microcontrolador con esta depuración de código, y mida la tensión entre cada par de la hembra 0,11" rápida desconexión. Ver la foto de arriba para las notas en este:
