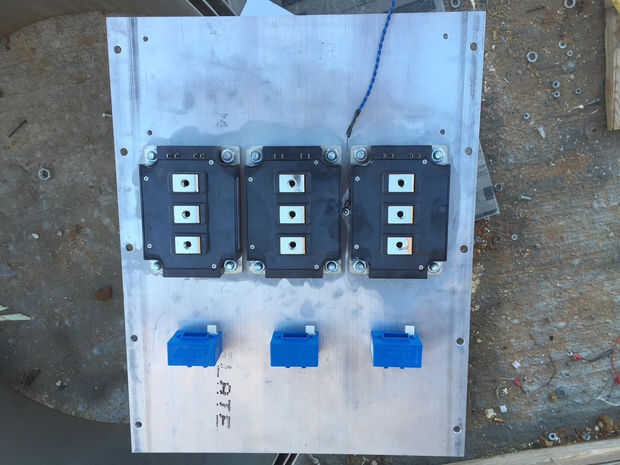

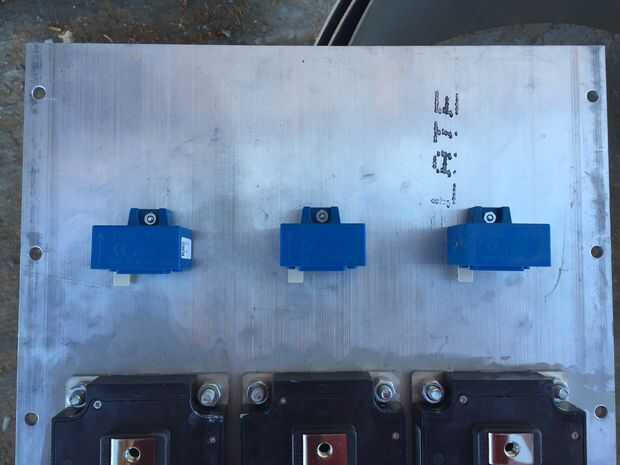

Paso 8: Perno de IGBTs y los sensores de corriente

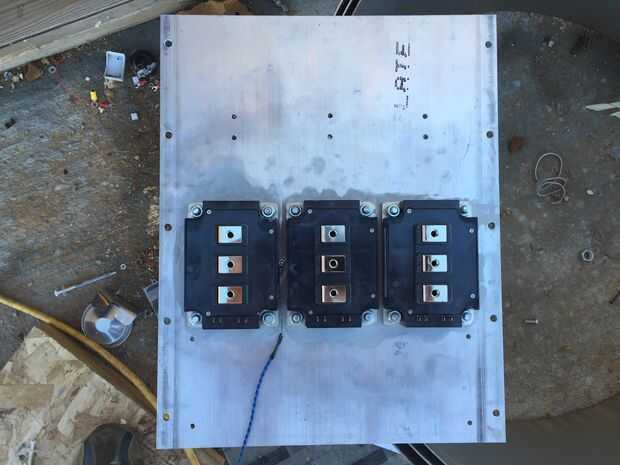

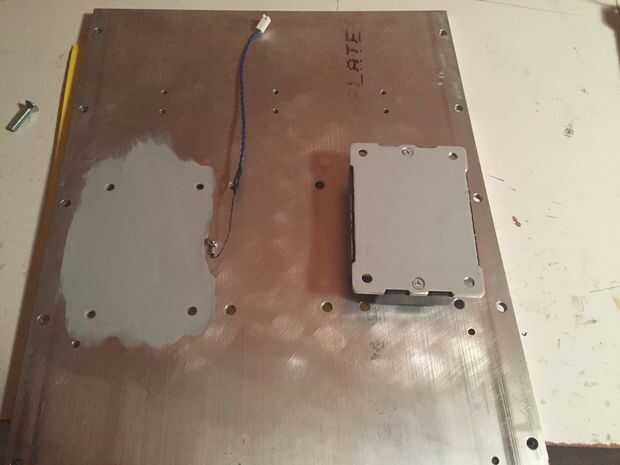

Primero conecte el termistor (sensor de temperatura). Luego, añadir una capa muy muy fina de pasta térmica a la placa base y el 3 IGBTs. Una tarjeta de crédito funciona bien para esto. Entonces, les perno usando el 1 "x 0,25" plana de tornillos de cabeza, una arandela y una tuerca para cada hoyo. Apriételos en diagonales. Por ejemplo, si las esquinas se etiqueta hacia la derecha como 1, 2, 3, 4, apriételos abajo como 1, 2, 3, 4. Asegúrese de que los 4 rápida desconecte las lengüetas en cada uno de lo IGBTs se enfrentan hacia abajo como en la imagen.
Para las personas que ya perforaron su IGBT los agujeros de montaje porque tenían acceso a un molino o lo que sea, haya terminado con este paso! Pasemos!
Para las personas usando un taladro de mano, solo quiero decir que lo siento por lo que estás a punto de tener que hacer:
Ahora que los IGBTs están bloqueado para siempre, puede usar una sin usar parte de esa hoja de lexan para marcar el agujero las posiciones del 3 B + las 3 lengüetas de B. Perfore unos agujeros de diámetro 0,25 pulgadas en lexan en los lugares donde marcaste tu B + y B-agujeros. Ahora, transferir esos 6 agujeros a las 3 hojas que todavía están atornilladas en el condensador. CUIDADOSAMENTE perforar 6 con el condensador conectado todavía. Entonces, (vas a odiarme) sacar el condensador, desdoble la hoja de B (lo siento) y ampliar 3 B + agujeros hasta un diámetro de 1,25 pulgadas. Ver el paso del "taladro el cobre y Nomex hojas" Si usted está confundido acerca de que 3 agujeros para agrandar en la hoja B. Ahora, rebend la hoja B como antes, armar nuevamente el sándwich, vuelva a colocar el condensador, y estamos dispuestos a ir! ¿Usted no desea que usted propietario de un molino CNC ahora? jaja.
