Paso 2: Lista de materiales
Revise la lista de nuevas piezas y reutilizar lo que ya tienes en tu impresora.
Lista de materiales:
1 - impresora 3d I2
1 - superficie de construcción 460 x 220 mm (material de tú elección)
2 - 460 mm x 8 mm Varilla lisa (eje superior de la tabla)
2 - varilla roscada 230 mm x 8 mm (extremo estrecho de la tabla superior Y eje)
o
4 - 50 mm x .70mm x 8 pernos mm
______________
8 - 8mm rodamientos lineales (tabla inferior)
6 - 608 rodamientos de skate (tabla 4-baja e impulsión de correa de eje 2-Y)
_____________
1 - micro interruptor o adaptar lo que tiene para esta área (Y eje final parada)
6mm de ancho de la correa de 1m - de Gt2 (baje mesa - reutilizar tuyo si es posible)
1 - diente de la polea motor 20 Gt2 (reutilizar tuyo si es posible)
1.5m - Gt2 correa 6mm de ancho - (buena calidad un cinturón barato causa problemas)
____________
20 - M3 x 0,50 tuercas
30 - M3 x 0,50 mm x 20 mm tornillos
8 - M3 x 0,50 x 25 mm tornillos (cojinetes de la tabla inferiores)
____________
4 - M4 x 0,70 tuercas (área construcción)
4 - tornillos M4 x 0,70 x 50 mm (área construcción)
____________
20 - M8 x 0,70 tuercas
12 - M8 Arandelas planas
5 - M8 x 1,25 x 50 mm tornillos de cabeza hexagonal (tabla inferior y montaje del Motor más baja)
___________
Piezas impresas:

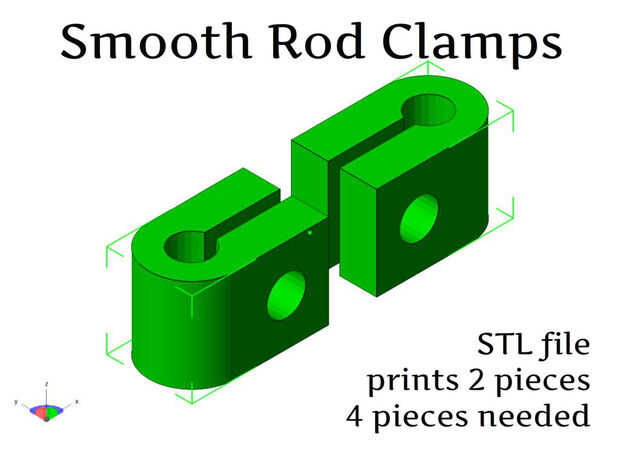

4 - abrazaderas de barra suave

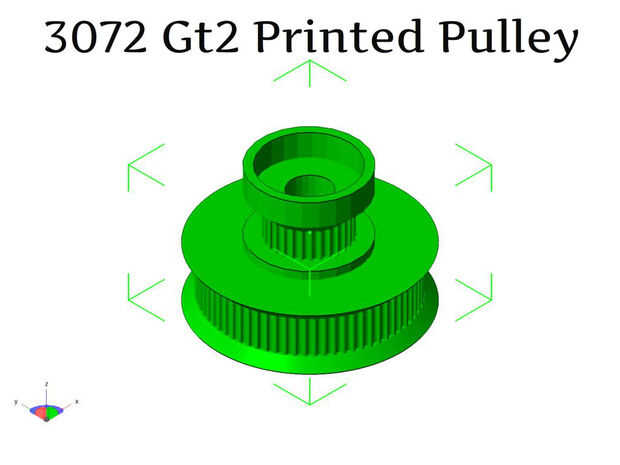

1 - 3072 impreso polea (para correa del Gt2)

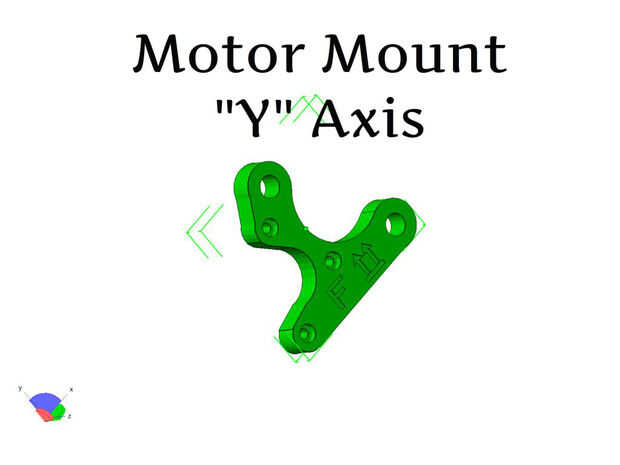

2 - montaje del Motor superior
2 - bajar Motor de montaje de extensiones

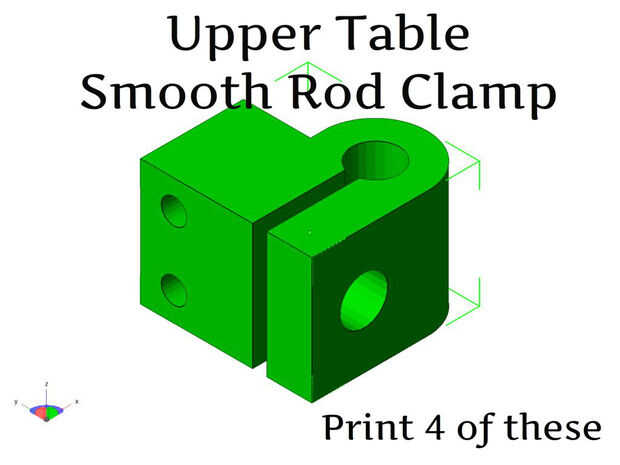

4 - abrazadera de varilla lisa tabla superior

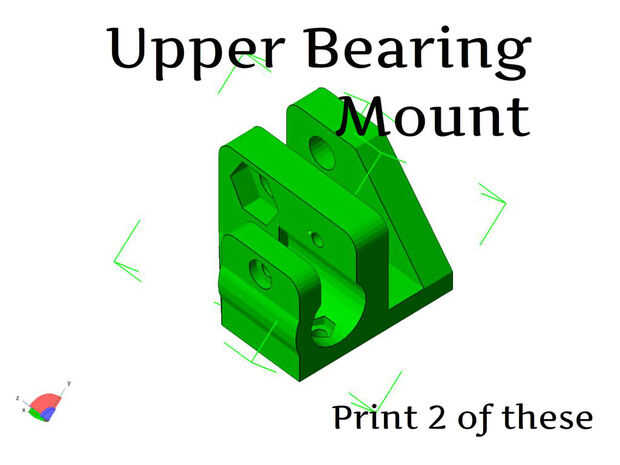

2 - Baje la mesa soporte del cojinete

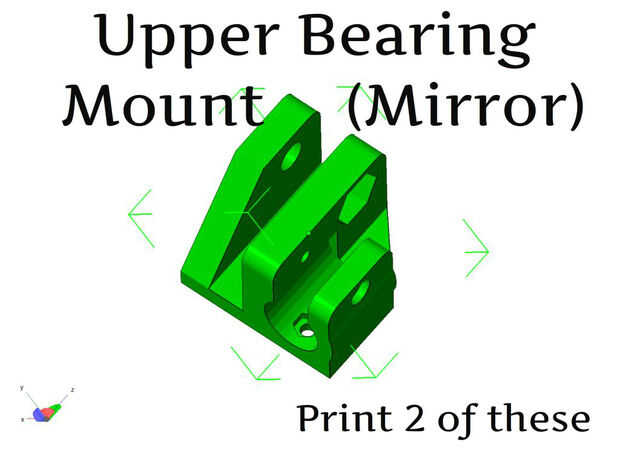

2 - bajar tabla teniendo soporte (espejo)

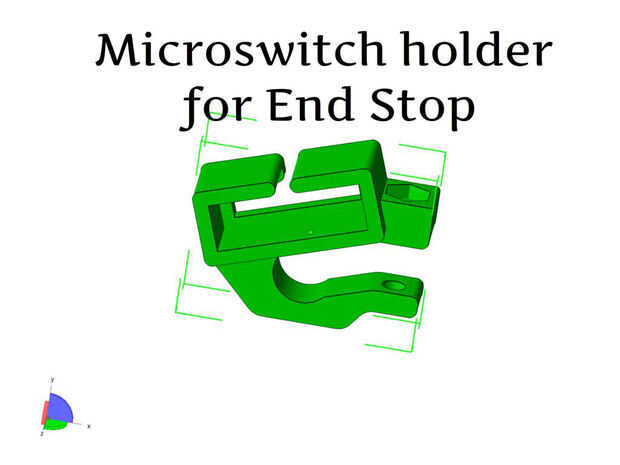

1 - micro interruptor soporte

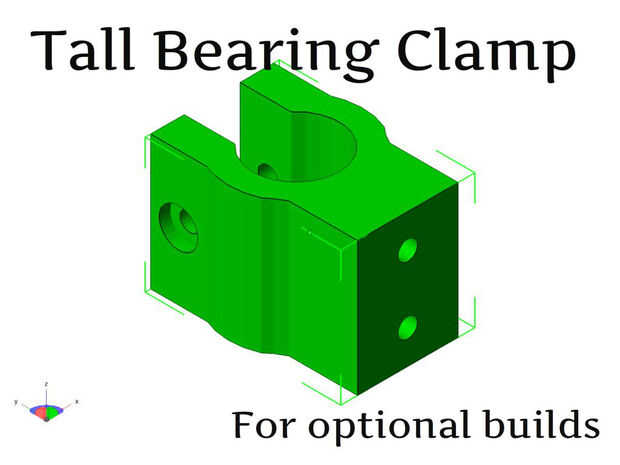

4 - altura suave varilla abrazadera para otras estructuras
