Paso 3: Montaje de la tabla inferior
Revise la nueva lista de piezas impresas con las piezas de que la impresora tiene.
Si su impresora tiene las mismas piezas, reutilizarlos.
En este punto debe tener la impresora desmontar abajo a la
Abrazaderas de eje Y barra lisa.
__________________________
Configurar la impresora a un lado por ahora y montar la tabla inferior.
Comparar el soporte de cojinete inferior que tienes y uno nuevo.
El nuevo tiene un tornillo para que la abrazadera puede llevar a la cama más
en la alineación apropiada cuando está completamente extendido. Utilizar el mejor para este trabajo.

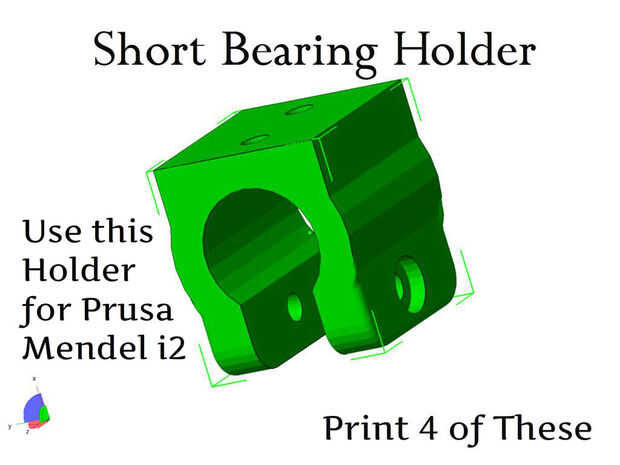

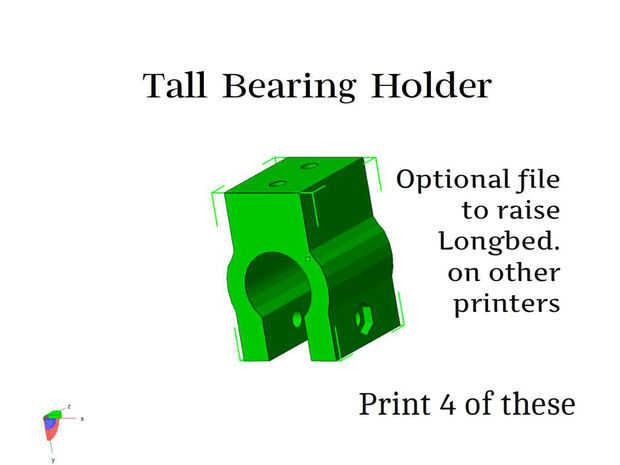

Utilice el soporte de cojinete corto para la impresora de i2 de Prusa Mendel. El
Altura soporte cojinete se incluye para adaptar este instructable para otras impresoras.
__________________________________

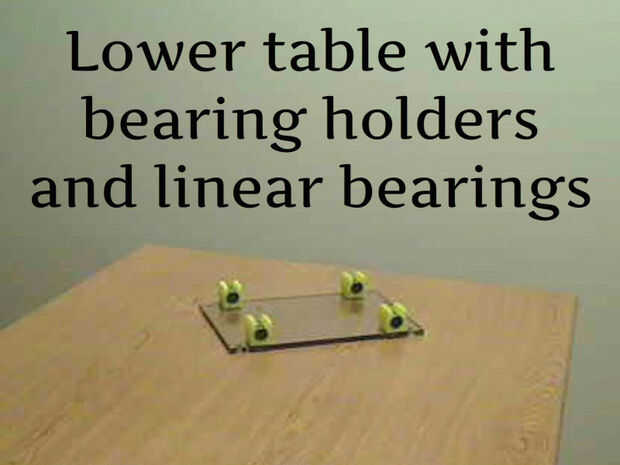

Instale los 4 inferiores teniendo montajes sobre el material de mesa inferior de 220 x 140 mm.
(si usted está usando vieja mesa inferior, el tamaño puede variar)
Véase el cuadro, al ras con el lado ancho y 25mm de borde corto.
Verificación de rodamientos de instalar y ajustar barras lisas para el movimiento suave.
Montaje de cojinete inferior tornillos revisión barra suave movimiento liso de apriete.
Al instalar la siguiente parte, se bloqueará el acceso a estos tornillos.
___________

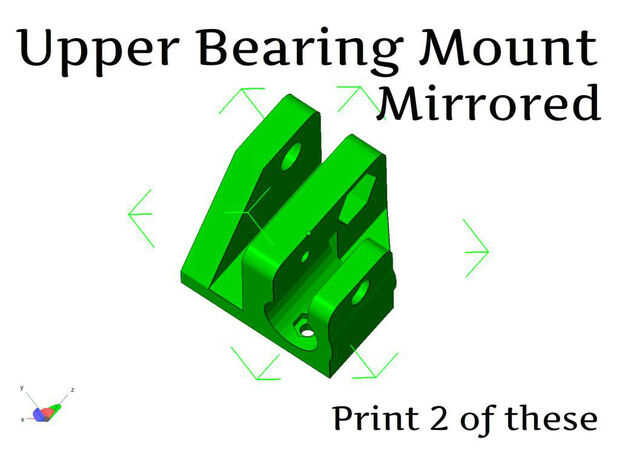

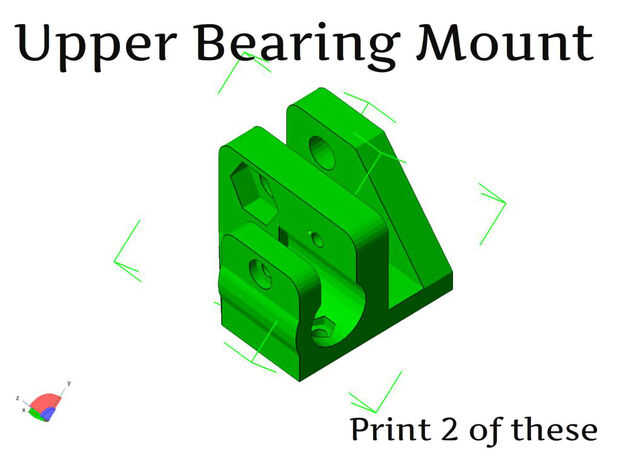

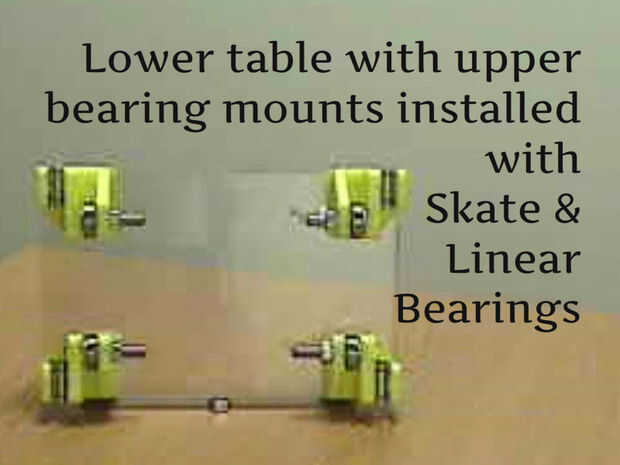

Instale el 4 superior del cojinete se monta sobre el material de mesa inferior de 220 x 140 mm.
Ver foto, enjuague con ambos bordes. Tenga en cuenta la orientación del cojinete superior
Montes y la dirección del tornillo 8 x 40 mm.
(perno instalado otra dirección, la barra lisa perno hits)
Instale los rodamientos de patines y rodamientos lineales.

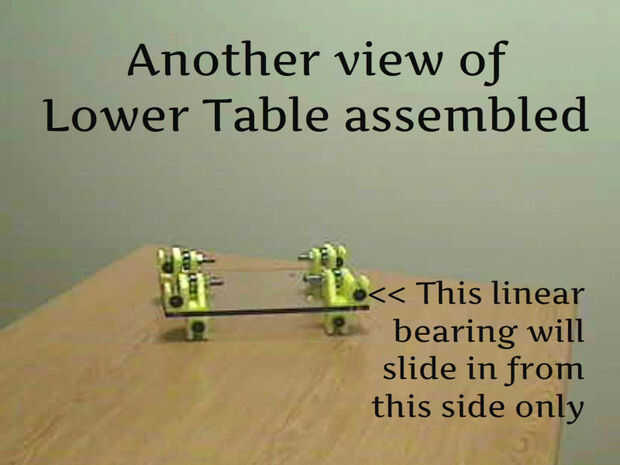

Los rodamientos lineales sólo se deslizarán en desde el borde exterior.
Apriete los tornillos (no apriete)
Compruebe y ajuste para el movimiento suave de todas las barras lisas.
Establecer este montaje a un lado por ahora.
