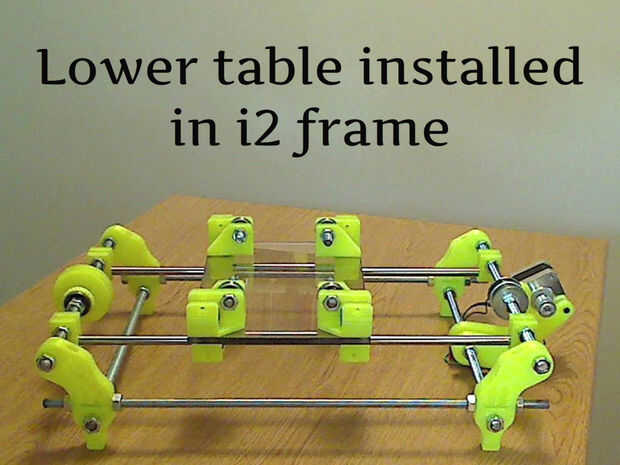

Paso 5: Montaje de la mesa inferior instalación en marco del i2

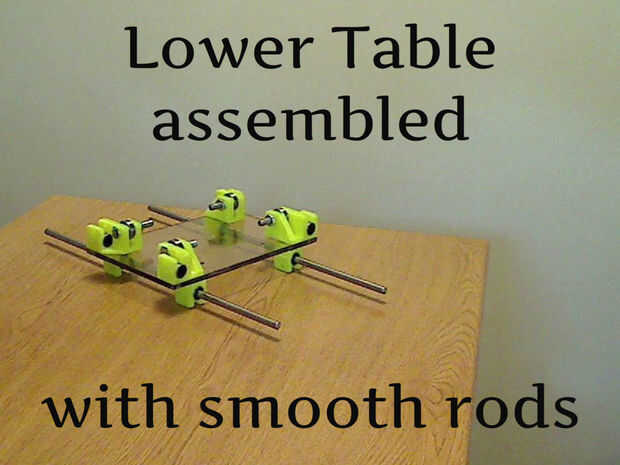

Con el montaje de la mesa inferior apretado y todas las barras que se mueven libremente,
y las modificaciones de estructura de i2 y actualizaciones todavía flojas,
poner las varillas lisas tabla inferior en el liso
Abrazaderas de barra del marco i2.

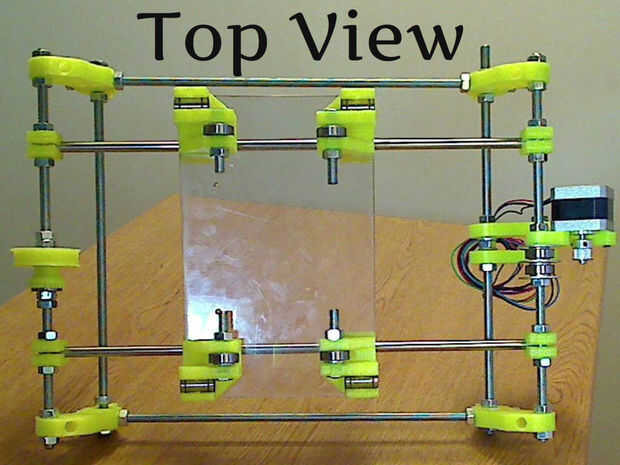

Posición de la tabla inferior en el centro del marco de i2.
Si tuvieras tuyo offset para alinear con el extremo caliente, ponerse de nuevo en la vieja localización.
Apriete las abrazaderas de varilla lisa gratis control de movimiento de la
Tabla inferior como usted apriete las abrazaderas de varilla lisa.
______________________
Alinee los soportes de Motor y cojinetes de manera que la polea del motor está alineada con
el centro de la tabla inferior.
Alinear la polea de impreso de 3072 para que quede alineada con el centro de la
Mesa inferior y la polea del motor.
Apriete todos los pernos y tuercas relacionados con esta parte de la construcción.
______________________
puesto el cinturón de Gt2 el rodillo cojinete (más alejadas del motor) y
la polea pequeño de la polea de impreso de 3072.
Sostiene la correa termina juntos, encontrar el centro de la mesa inferior, marca el
lugar para perforar un agujero para un tornillo de 3mm.
Taladre el agujero y poner una de 3mm x 50 tornillo x.20 añadir una nuez de 3mm y apriete.
Poner un lazo en un extremo de su viejo cinturón de Gt2, zip atar el lazo.
Ahora zip atar el lazo que acaba de hacer a la
tornillo de 3mm en el centro de la tabla inferior.

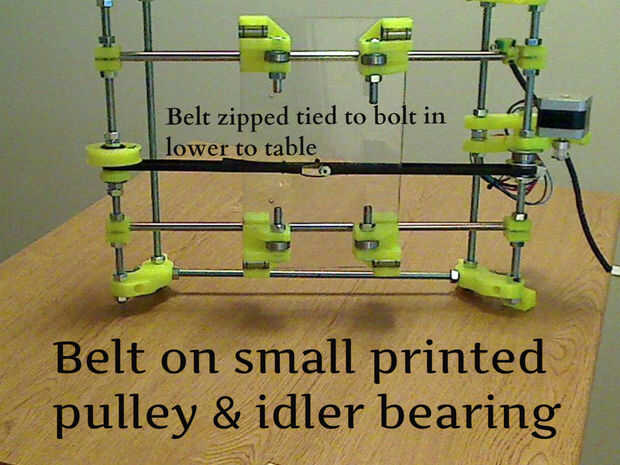

Ruta el Gt2 cinturón alrededor de la rueda loca del cojinete (más alejadas del motor) y
la polea pequeña de la 3072 polea impreso hacia el centro de la parte inferior
tabla. Hacer y zip atar otro bucle en el extremo suelto de la correa por lo que el bucle es sobre
25mm de los tornillos de 3mm.
Zip empate el nuevo lazo para el otro lazo en el cinturón.
Deje flojos, que quieres esto para deslizarse y saltar los dientes para evitar que esta conexión
daño al resto de la impresora. Después de este Instructable es completado el cheque
y apriete brida según sea necesario para el correcto funcionamiento.
Añadir una arandela y una tuerca al tornillo de 3mm por encima de la cinta para mantener el cinturón en su lugar.
Apriete todos los pernos y los tornillos a esta área de fabricación
Revise libre movimiento de la mesa inferior.
