Este dispositivo está diseñado para ser un versátil controlador de LED de alta corriente, con la capacidad de hundir o / y corrientes de hasta 1A por canal con disipación de 2.5w hasta por el canal de origen. Los diferentes puentes y colocación de transistor permiten el dispositivo para el control de muchos tipos diferentes de configuraciones de LED con tensiones de LED de hasta 36v.
Controla fácilmente 5mm, 1w, 3w, RGB de 3w, RGB de 5w, 12v RGB LED lightstrip, color sólido 12v luz cátodo común de la tira, común ánodo RGB LED, RGB LED. Cualquier combinación de LEDs en paralelo/serie. Cualquier clase y potencia/configuración se puede hacer al trabajo, a un máximo de 1A por canal o 2.5w disipación.

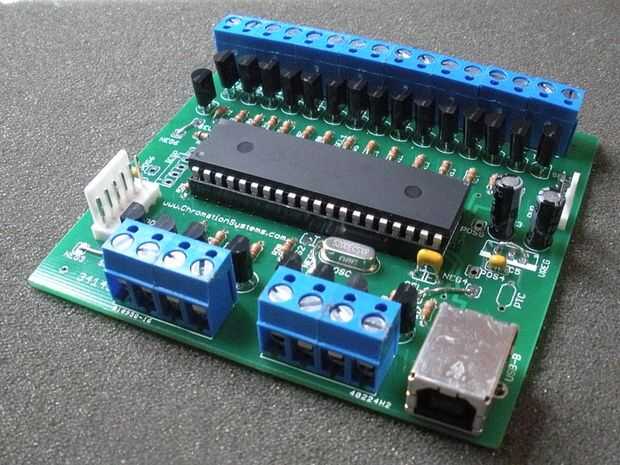

Un PIC18F4550 controla 24 transistores de alta corriente darlington. El PIC está listo para la comunicación USB y usando la librería de Microchip hay que una multitud de dispositivos USB conectado se puede hacer. De un simple puerto serie emulado, teclado, mouse, HID, dispositivos MIDI, dispositivos de Audio y más. El firmware de premium disponible permite que el dispositivo interactuar con el software de computadora de ColorMotion, para crear y subir patrones y ajustes para el dispositivo.
Hay 4 pines para utilizar para otros fines, como AdC, más transistores/mosfets, registro de cambio lo que sea necesario. A través del encabezado polarizado 6 pines, que puede utilizarse para conectar a RA0, RA1, RA2, RA3, V + y V-muestras. Acepta datos de un PC/MAC/Linux sobre puerto serie emulado a la placa de circuito que salidas PWM de 8 bits para todas las 24 salidas.
Hay kits disponibles en la Tienda de sistemas de Chromation y todos los archivos para volver a crear este proyecto se encuentra en el archivo ZIP de abajo.
Instrucciones de montaje de versión anteriores, hoja de datos, actualizaciones y más información se puede en el Sitio web principal
El zip incluye el PCB del diagrama, diseño esquemático y archivos del taladro. Es una sola versión a un lado de este circuito, por lo que es PCB DIY muy amable.
48 canales Mono / controlador de LED RGB de 16 canales, que también está conectada por USB y se hace para baja LED actual ya está disponible.
