24 canales USB conectado LED controlador, hasta 1A por canal (9 / 12 paso)

Paso 9: Prueba Final

• Ir sobre el diseño de piezas y asegúrese de que todas las piezas estén en su posición correcta.
• Voltea el tablero y de la parte inferior, bajo buena luz, mira cada empalme de la soldadura. Buscar puentes de soldadura, juntas de soldadura embotado, gotas o cualquier otra cosa que podría causar un corto o un error.
• Si no utiliza un voltaje de entrada 5v, aplique voltaje al dispositivo, a través de su regulador de voltaje opción y comprobar alrededor con un multímetro para que el dispositivo es conseguir los correcta 5 voltios.
• Una vez que cualquier problema encontrado y fija continúe.

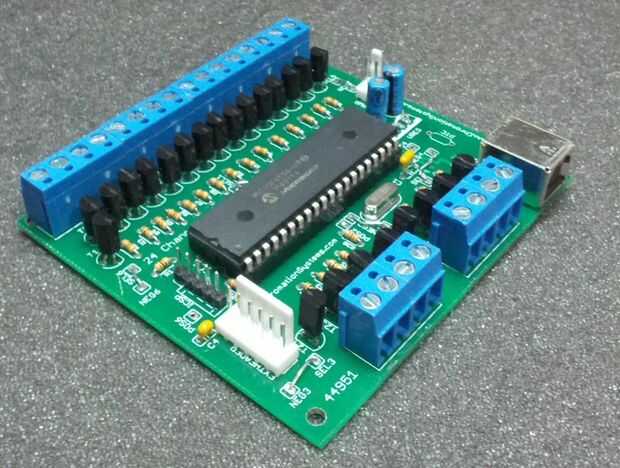

Instalar el PIC:

• Encontrar el punto en la parte superior de la foto, que indica el Pin 1. Línea de punto final con la muesca del zócalo alinear todos los pines en el conector y presione con cuidado. Tenga cuidado con las patas que no se alinean como pudieron romper y destruir el PIC.

Energía:

• Aplique energía al dispositivo.
• Si adquirió un kit de que la foto vendrá con firmware flasheado ya a él, así que debe ser listo para usar.
• O si usas una foto en blanco, utilice la cabecera ICSP para conectar el programador, debe detectar el dispositivo y flash el firmware.

Prueba:

• Dependiendo de tu firmware de dispositivos, puede ser listo para usar ahora.
• Para probar que el dispositivo está funcionando, ejemplo ColorMotion Compatible, utilice un LED, resistencia y algunos clips de cocodrilo para conectar un LED a una Output(Connection depends on the LED and Controllers sink/source configuration) el LED debe ciclo o flash encendido y apagado, dependiendo de lo que el aparato está reproduciendo.
