Paso 11: Conectar LEDs
Tipos de LED:

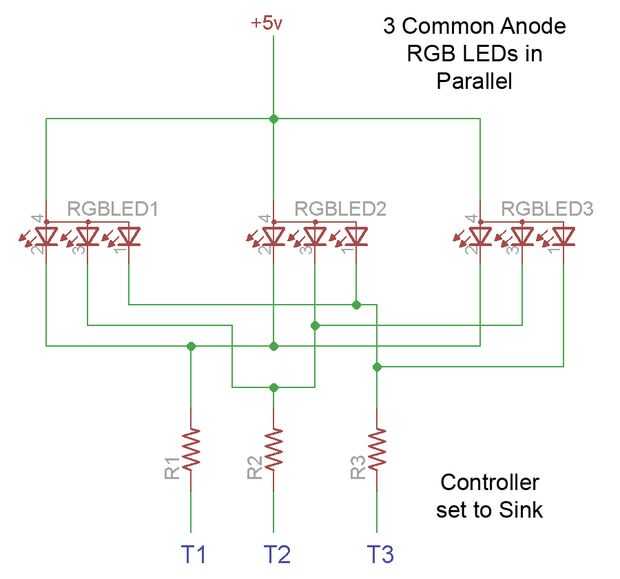

- de 12v RGB LED franja de luz, generalmente común ánodo base, configurar todas las salidas a hundirse, colores en las salidas y los 12v + está conectada al voltaje.
- Solo 12v LED luz de tira de Color, salidas a lavabo o fuente, fregadero es preferido, por cable de la fuente de voltaje a la salida.
- LEDs de 5 mm, salidas de conjunto de lavabo o fuente dependiendo de las necesidades. Cada LED o sistema de LEDs en serie, están conectados con una resistencia limitadora actual en serie.

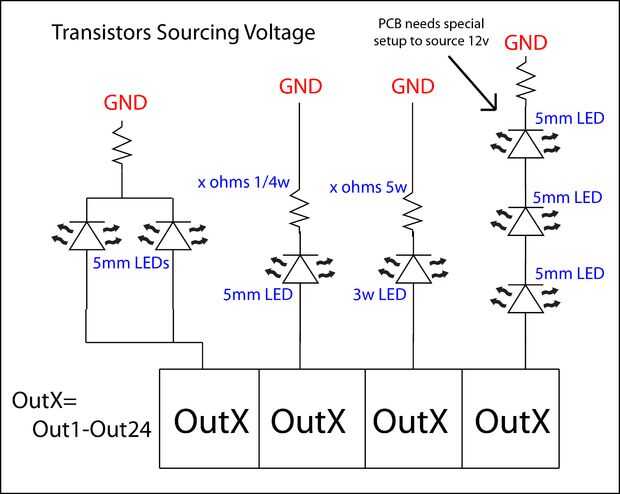

- LED 1w o 3w, salidas se pueden configurar para lavabo o fuente, con una resistencia nominal adecuado en serie con el LED.
- Otras, hay otras opciones de tipos y configuraciones, en contacto con nosotros o enviar un PM con alguna pregunta.

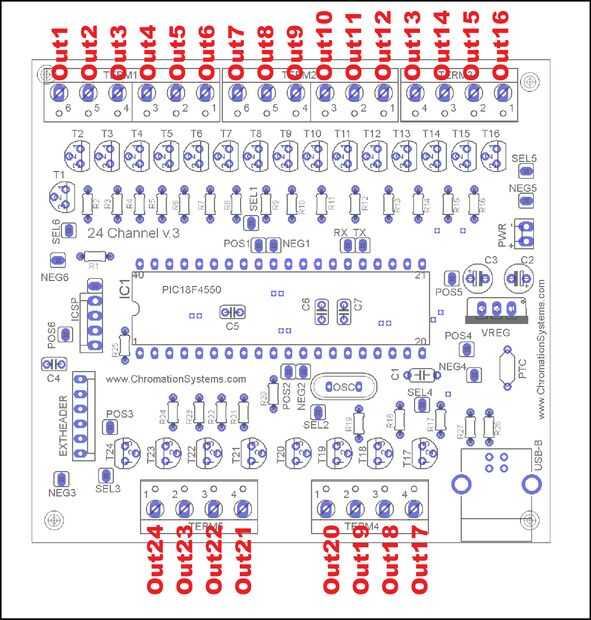

Enganche hasta las distintas configuraciones de LEDs a la placa de circuito es muy fácil.

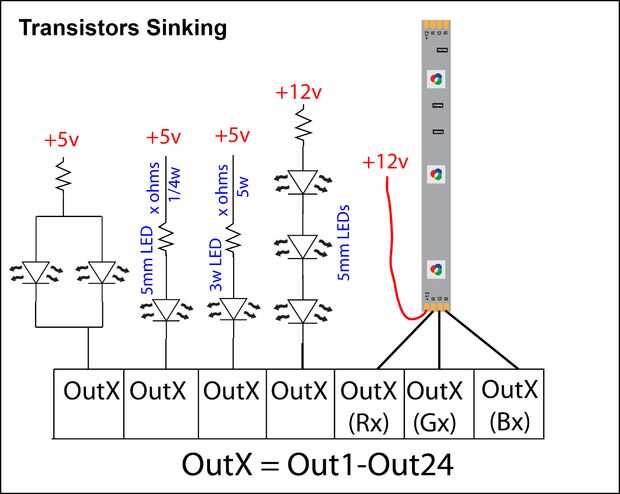

Si un transistor es instalación de fregadero actual, cátodo del LED está conectado al bloque de terminales.
Y el ánodo del LED entonces debería estar enlazado a la fuente de voltaje con una resistencia en serie de capacidad adecuada.
No conectes cualquier LED sin una resistencia en serie con él, de lo contrario será destruida ya que no hay ninguna regulación actual a bordo para las salidas.

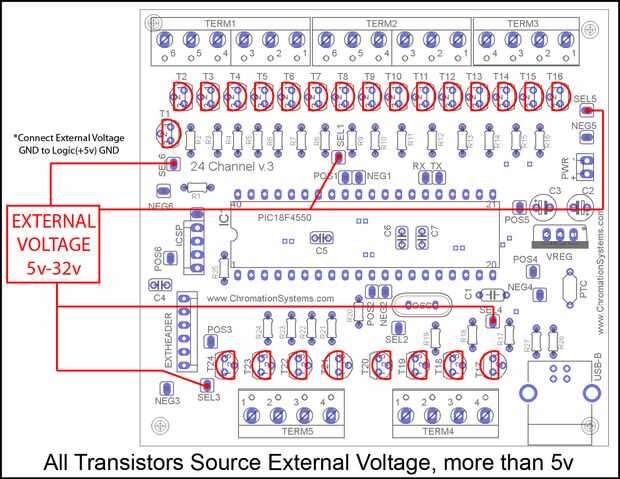

Cuando montan grandes cantidades de LEDs de alta corriente los puentes seleccionarlos debe conectarse directamente a la entrada de voltaje, por lo tanto no tanta corriente se corrió a través de los rastros de PCB.
