24 canales USB conectado LED controlador, hasta 1A por canal (12 / 12 paso)

Paso 12: Proyectos de diseños de futuro


Esto es un controlador muy versátil y puede utilizarse para muchos proyectos diferentes, como

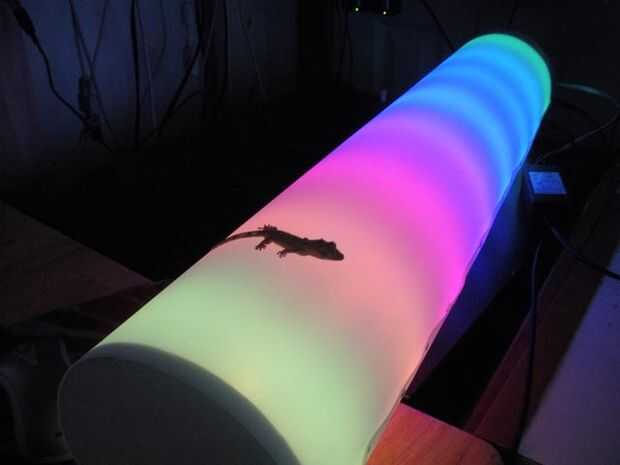

  • Luz del tubo del RGB
  • LEDs de control desde un ordenador
  • Controlador de LED Multiplex
  • matriz de LED de 3W o 1w, PCB podría hacer una matriz de 4 x 4 directamente, pero una matriz de LED 8 x 16 con multiplexación
  • Luces de caja de la PC, como su USB conectado, incluso podrían enganchar ciertos tipos de ventiladores de PC a una salida de LED, con un circuito de protección adicional.
  • Luces de gabinete

Hay kits para este y muchos otros proyectos Disponibles en la tienda

Los archivos del proyecto, incluyendo los archivos necesarios para hacer un PCB están en paso 1.

Gracias por leerme y ver mi perfil para más de mis proyectos y manténgase en sintonía para algunos grandes proyectos utilizando este circuito.
