Paso 3: Seleccionarlos puentes
Esta tarjeta tiene jumpers para seleccionar si los transistores se hundir o abastecimiento de corriente. Transistores de la Junta se presentan con 16 en un lado y 8 al otro. Cada lado puede hundirse o voltaje de la fuente basado en los puentes SEL y la posición de los transistores. SELx a NEGx fregadero SELx a POSx para fuente.

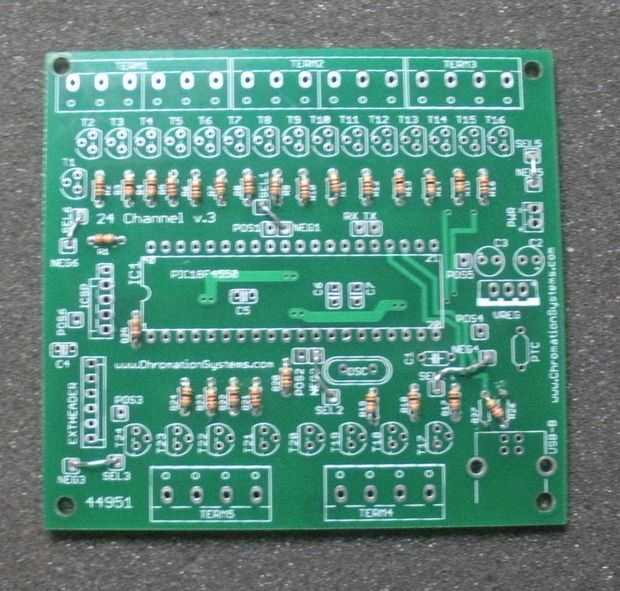

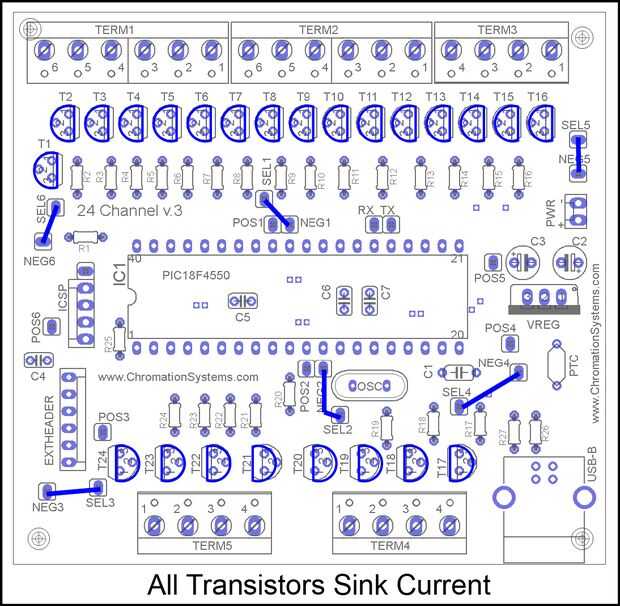

Conjunto de todos los transistores para:
- SEL1 a NEG1
- SEL2 a NEG2
- SEL3 a NEG3
- SEL4 a NEG4
- SEL5 a NEG5
- SEL6 a NEG6

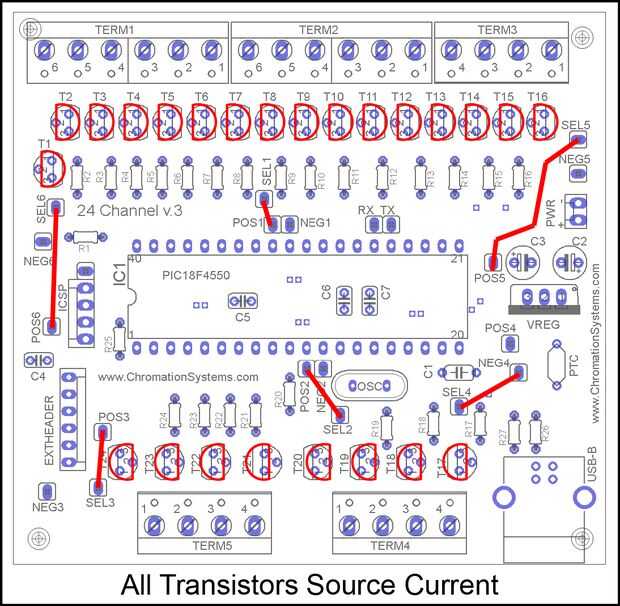

Establecer todos los fuente de los transistores:
- SEL1 a POS1
- SEL2 a POS2
- SEL3 a POS3
- SEL4 a POS4
- SEL5 a POS5
- SEL6 a POS6

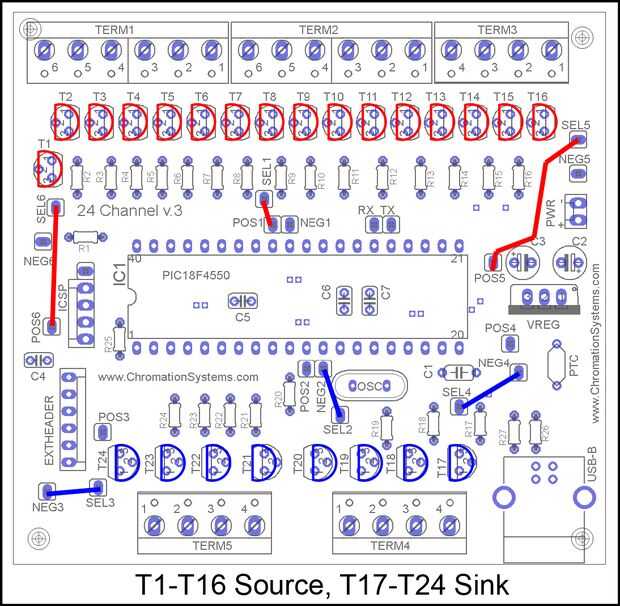

Set 16(Output1-16) para fregadero y 8 (salida 17-24) a la fuente de
- SEL1 a NEG1
- SEL2 a POS2
- SEL3 a POS3
- SEL4 a POS4
- SEL5 a NEG5
- SEL6 a NEG6
Ver ficha técnica para más selecciones de puente.
* Tenga en cuenta que cada lado tiene 3 puntos de selección, por lo que si era necesario, podría cortar el rastro principal en cualquier punto y transistores en el mismo lado podía ser mezclado del fregadero/de fuente.
