Paso 5: transistores
Transistores:
Para el los transistores que están hundiendo actual, los transistores se colocan como se ve en la ilustración superior lateral. Transistor Pin 1(Collector) va al agujero marcado 1, Pin de Transistor 2(Base) va al agujero 2, Pin del Transistor 3(Emitter) va al agujero 3.
Para el los transistores son abastecimiento actual. Los transistores se colocan enfrente del lado superior de la ilustración. Transistor Pin 1(Collector) va al agujero marcado 3, Transistor Pin 2(Base) va al agujero 2, Pin del Transistor 3(Emitter) va al agujero 1.

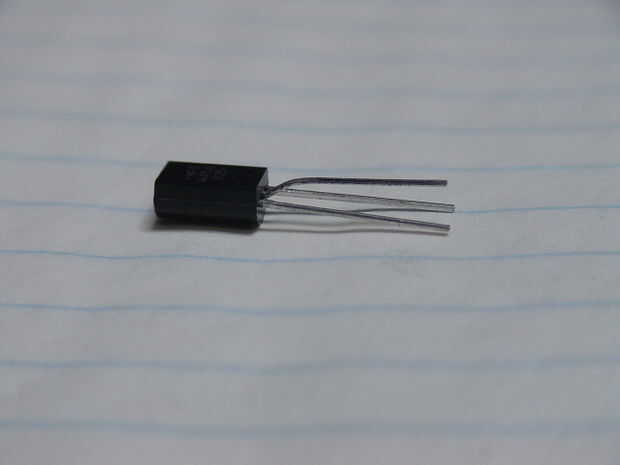

- Empieza por tomar un transistor y un alicates needled.
- Averiguar de qué manera pin(Base) de centro del transistor debe ser doblado. Depende de la configuración del fregadero/de fuente.

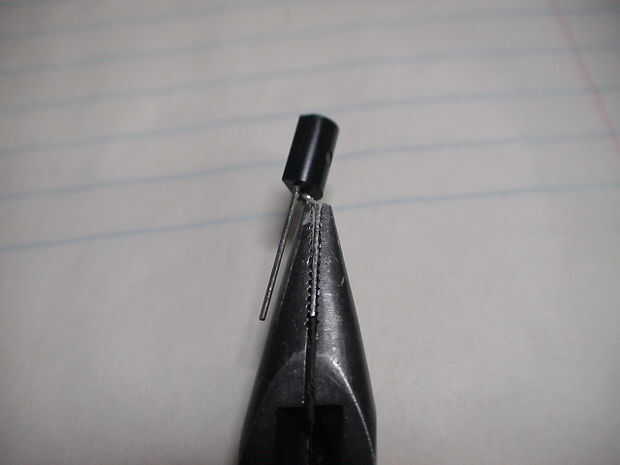

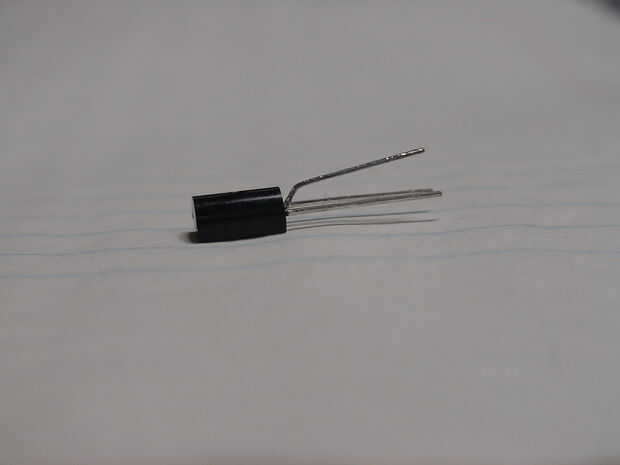

- Agarrar el pasador central con los alicates de punta y doblar hacia fuera un poco como se ve en las imágenes de abajo.
- A partir de T1, inserte el transistor su adecuada

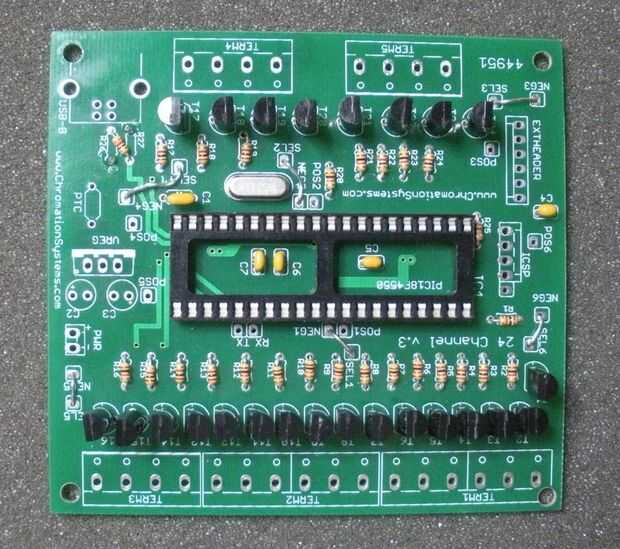

- Su forma alrededor de la mesa de trabajo y la soldadura en todos los 24 transistores.
