Paso 6: Regulador de voltaje y electrolíticos
Regulador de voltaje 7805: Un 7805 estándar, sin un disipador de calor, no puede regular la corriente que se basa el dispositivo. Si a 5 voltios de entrada está disponible la posición 7805 debe saltó y soldado cerrado. Para tensiones superiores a 5v el 7805 y un disipador de calor de buen tamaño puede ser utilizado o un Paso hacia abajo convertidor DC/DC.
Entrada de 5V:

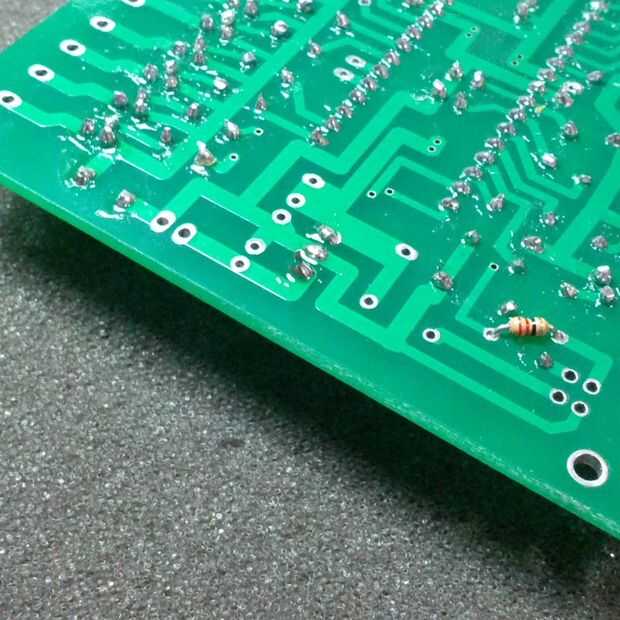

- Conecte los dos orificios exteriores con una longitud de 22ga strand sólido cable, asegúrese de que no presione la soldadura medio.
- Soldadura en
- Rellene el agujero central con soldadura.
5V + entrada con 7805:

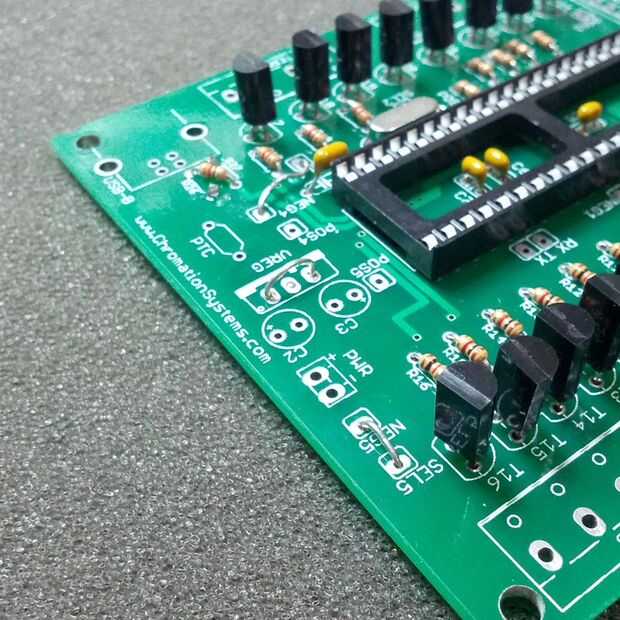

- Instale el 7805 como muestra la imagen.
- Coloque el disipador de calor con poco de pasta de disipador de calor.
Otro método: Si usted necesita ayuda decidir o saber qué hacer, por favor contacte con nosotros o PM.
Condensadores electrolíticos:

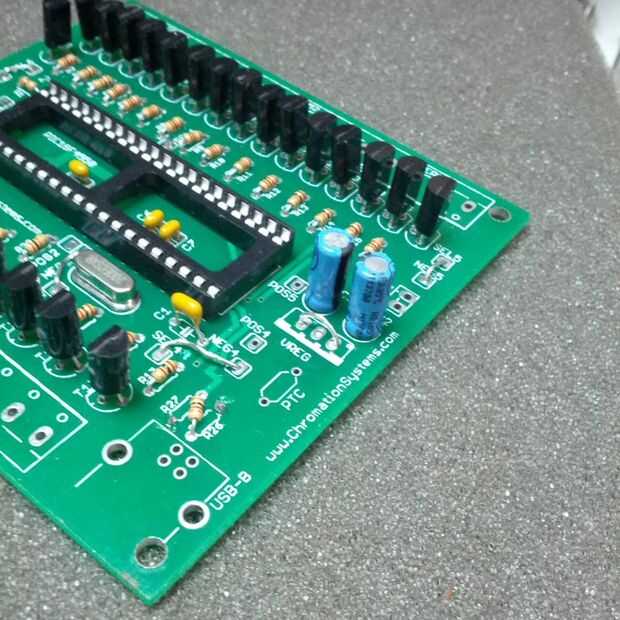

- C2 y C3 están polarizados y se colocarán en correctamente. La línea va hacia el lado indica el plomo negativo, tanto los conductores negativos se hacia, uno hacia el otro.
