Paso 8: Salidas entradas adicional
Cajas y cabezales:
Consulte Esta página para detalles e instrucciones sobre el uso de los encabezados, las cubiertas y engarces para conectar cables a la placa.

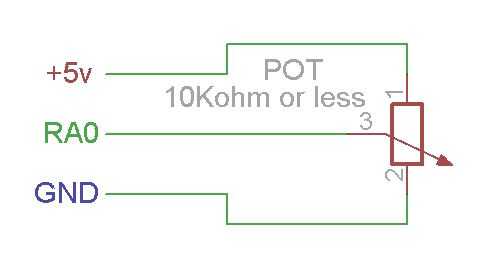

Ra0, RA1, RA2 y RA3 directamente a los pines PIC puede utilizarse para las entradas de interruptor, entrada de AdC, o incluso de salidas adicionales, tales como MOSFETs de multiplexación o un registro de cambio.

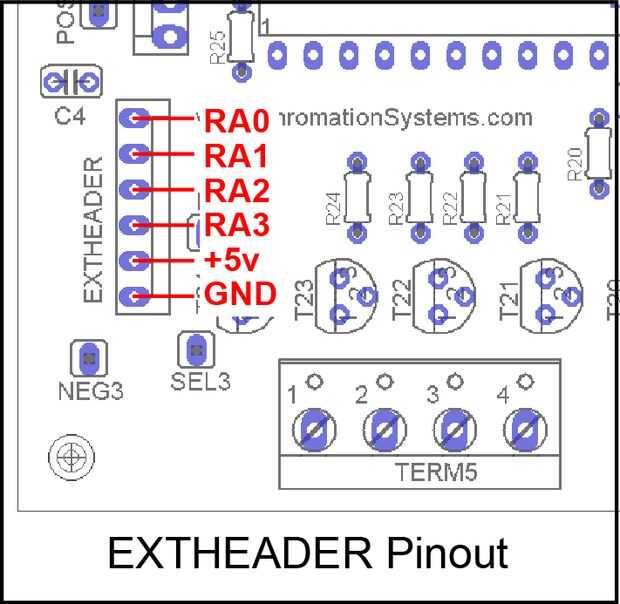

Los 6 pines y carcasa pueden utilizarse para conectar un circuito externo en el controlador principal. Hay los 4 pines de entrada/salida además + 5v y GND.
Conexión del botón:
- Existen 2 métodos para conectar el botón. Suelda el resistor de 10kohm en la parte inferior de la PCB, como se ve en las imágenes y utilice un cable de 2 hebras para conectar el botón montado en el tablero de perf, y el PCB, pegamento caliente entonces el cable a la placa para no interrumpir.
- Siga el método a continuación, que utiliza el EXTHEADER de 6 pines para hacer la conexión.

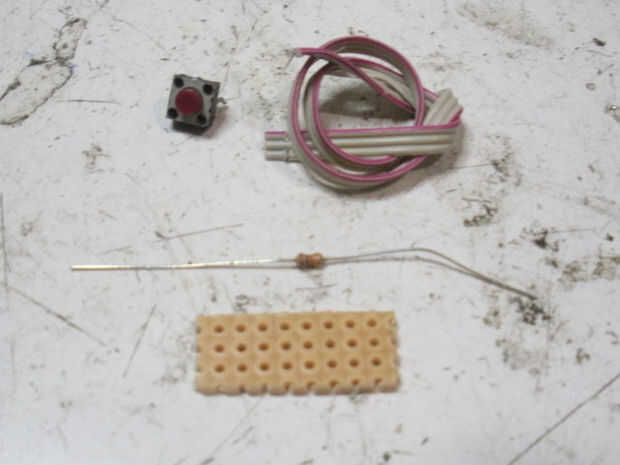

- Centro el pulsador momentáneo en la placa perforada.
- Doblar las puntas en direcciones opuestas
- El resistor de 10kohm, por lo que se puede conectar a uno de los botones de posición conduce.
- Pelar el cable de cinta de 3 filamento
- El cable de cinta conecta RA3 con la punta de botón + 5v se conecta a un botón y una de la resistencia de 10kohm, GND se conecta con el otro cable no conectado de la resistencia de 10kohm.
- Corte el cable de cinta a la longitud.

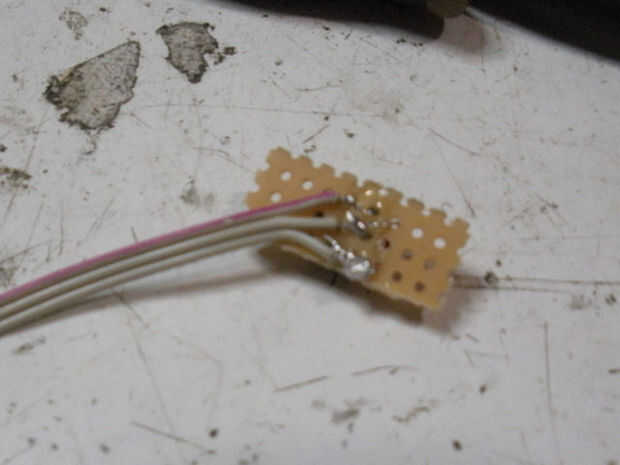

- Soldar los cables a los puntos adecuados en EXTHEADER o usar los plegadores y y para conectar los cables a la cabecera EXTHEADER.

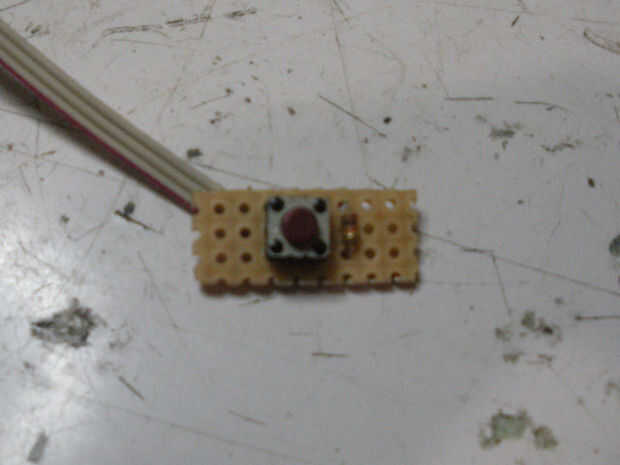

- Opcionalmente, pegamento caliente los cables hasta la placa perforada y una gota de pegamento caliente donde los alambres del botón adjuntar a la PCB.
