Este es un diseño de servicio pesado de un inversor modulador de anchura de pulso DC/AC con el chip SG3524.
Lo he estado usando como una copia de seguridad para alimentar mi casa cuando las interrupciones se producen desde aprox. sin parar de 6 años.
Si te gusta el trabajo y la intención de construir el circuito no olvide hacer clic en el botón de "lo hizo" para saber cuántas personas se benefician con el diseño, gracias.
Notas:
1> Es el diseño de circuito esquemático para un 250 vatios de salida, mientras que las fotos son de mi inversor de 1500 vatios que construí, para aumentar la potencia del circuito tienes que añadir más de los Q7 y Q8 transistores en paralelo, cada par agregar aumentará tu poder de 250 watts, ex: a 750 vatios de potencia del inversor es necesario añadir en paralelo 2 de Q7 y 2 de Q8 al diseño original.
2> Si aumenta los transistores de potencia que tienes que agrandar el transformador T2 para ajustarse a las nuevas necesidades, transformador del circuito es clasificada 25 amperios para manejar 250 vatios de 220v, para cada 1 amp adicional que necesario en el lado de 220v, que tienes que aumentar 10 amperios en el lado de 12v, por supuesto hay límites para el grueso de la bobina así que si usted necesita más de 750 watts que te recomiendo que use una fuente de 24 VCC en lugar de 12 voltios:
Voltaje de C.C. y recomendación del tamaño de transformador "T2":
(Energía) (de la fuente) (Transformador de bobina)
(750w) (12VDC) (P:24V "12-0-12" / S:220V)
(1500w) (24VDC) (P:48V "24-0-24" / S:220V)
(2250w) (36VDC) (P:72V "36-0-36" / S:220V)
(3000w) (48VDC) (P:96V "48-0-48" / S:220V)
(3750w) (60 v CC) (P:120V "60-0-60" / S:220V)
(4500w) (72VDC) (P:144V "72-0-72" / S:220V)
(5250w) (84VDC) (P:168V "84-0-84" / S:220V)
* El transformador debe ser "golpeado ligeramente de centro" en el lado primario.
** Puede hacer el secundario 110v si es necesario.

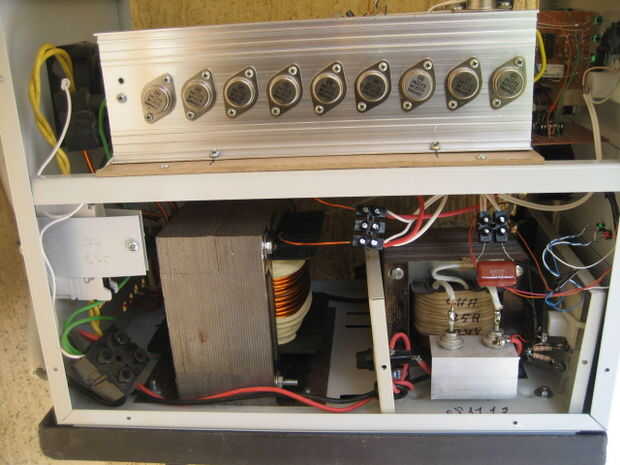

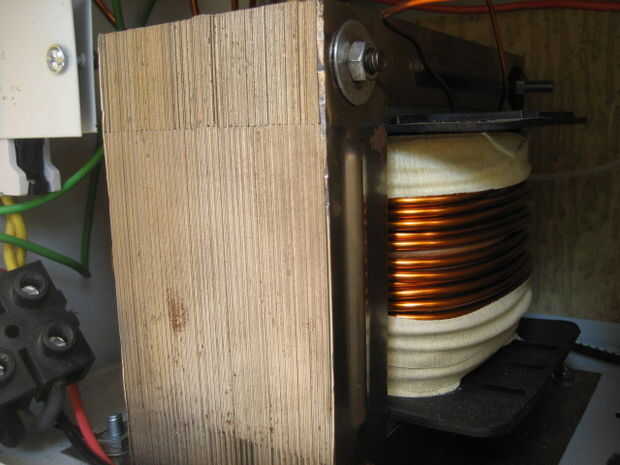

*** El transformador en la foto es un encargo (golpeado ligeramente de centro de 48V / 220v) 2000 vatios, peso como 10 kilos.
Note15-Feb-16: (48V centro aprovechado medios: P:48V "24-0-24" / S:220V)
Note18-Feb-16: prueba el transformador antes de realizar este proyecto. Desconecte el transformador de cualquier cosa está sujeta a, conectar el lado secundario de 220v directamente en un tomacorriente 220vAC y prueba el lado primario con el voltímetro, obtendrás exactamente el voltaje necesario para este proyecto según la tabla anterior. Si no entonces no pierdas tu tiempo el proyecto de construcción, no va a funcionar.
No suministre al circuito del conductor con más de 24 VCC max. porque se quema el regulador de voltaje "7812". Mira la foto de cómo conectar las pilas y donde tomar un alambre de 24vDC de.
3 > R1 es el ciclo de trabajo PWM a 220v. Conecte un voltímetro a la salida AC del inversor de y variar VR1 hasta Lee de la tensión de 220V.

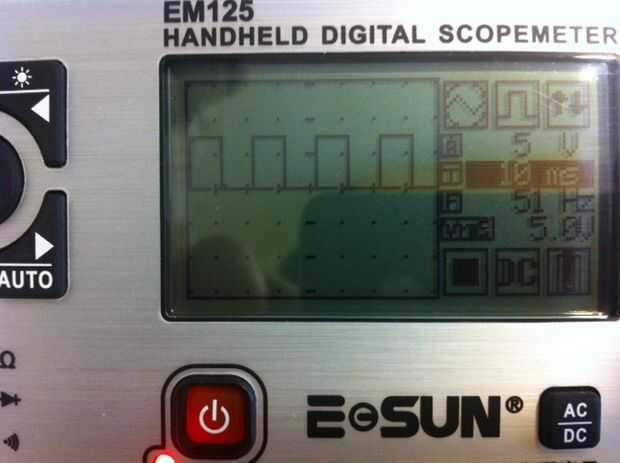

4 > R2 es para ajustar la frecuencia a 50 o 60 Hz (R2 será de 40Hz a 75Hz), así que chicos que no tienen un medidor de frecuencia se recomienda a ciegas ponen esta manera mediados de resistor variable que debe caer en el rango de 50 ~ 60 Hz.
Si desea puede sustituir la resistencia variable con una resistencia fija utilizando la siguiente fórmula: F = 1.3 / (RxC)
en nuestro caso para obtener una salida de 50Hz Retire ambos los 100K y la variable de 100K del pin 6 y en su lugar poner un resistor fijo de 260K tanto dejamos 0.1uF (el cap 104) que es, este cambio debería dar un fijo 50 Hz según la fórmula:
1.3 / (260.000 ohmios x 0,0000001 Faradio) = 50Hz
Pero en realidad no exactamente dará 50Hz debido a la resistencia de 260K tiene un margen de valor de error específico también lo hace el condensador, por eso recomiendo un resistor variable que puede lograrse la calibración exacta.
5 > Use película de tantalio o de poliéster "como en la foto" para las tapas de los 104, tapas de disco de cerámica son sensibles al calor, cambian de valor cuando esté caliente y esto en los cambios de turno la frecuencia del inversor por lo que no se recomienda.
6 > PIN 10 del SG3524 puede utilizarse para auto cierre abajo el inversor, una vez que se da una tensión positiva en lugar de negativa al pin10, el SG3524 dejará oscilante. Esto es útil para personas que desean añadir algún maquillaje cosmético a su inversor como "desconexión por sobrecarga", "corte de batería baja" o "límite de sobrecalentamiento".

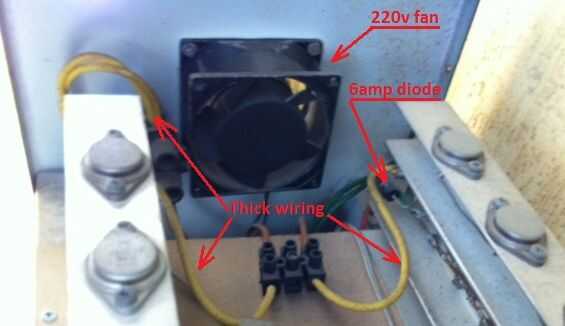

7 > Cableado de las conexiones en el lado de la etapa de alimentación debe ser lo suficientemente gruesa como para manejar el drenaje enorme amperios de las baterías. Les marqué con gruesas líneas negras en el esquema también incluí una foto para ver cómo espeso los cables deben ser. (Puede hacer la conducción sección del circuito en un protoboard para propósitos de prueba pero no la etapa de potencia).
8 > El diseño incluye un cargador de baterías ya que cada persona construirá una versión personalizada del inversor con las necesidades de potencia específica. Si usted está pidiendo un transformador de medida que se les puede pedir para tomar hacia fuera para que un cable de salida adicional en el lado primario para dar 14v (entre el punto 0 y este cable nuevo) y usarlo para cargar una batería de 12v, por supuesto necesita un circuito independiente para control de corte automático de carga. Pero de todos modos esto no es recomendable porque acortará la vida del transformador de la misma desde que se utiliza como un cargador tostará la capa de esmalte de los alambres de cobre con el tiempo. De todos modos... SÍ se puede hacer para reducir los costos.
9 > Será necesario un ventilador de enfriamiento para reducir el calor de los disipadores de calor y transformador, te recomiendo conseguir un ventilador de 220v y conectar a la salida del T2 transformador, al encender el circuito del ventilador comenzará este será siempre darle una forma sencilla de saber que 220v es presente y todo está bien... Puede utilizar ventilador de fuente de poder vieja de una computadora si lo desea.
Tenga en cuenta que el ventilador debe chupar aire hacia fuera de la caja del conversor y no soplar dentro, así instalarlo correctamente o será inútil.
También tenga en cuenta cómo me fijo tanto los disipadores de calor y donde es el ventilador, de manera que el ventilador aspira aire caliente como un canal entre los 2 disipadores de calor.
10 > 2 disyuntores se recomiendan en lugar de fusibles, uno en el lado de DC y otro en el lado AC, dependiendo de su diseño
Ej.: para 24vDC (diseño de 1500 vatios) puesto un interruptor de 60Amp en el lado DC y 6A en la CA lado.
Cada 1amp de 220vAC que estará sacando como 8 a 10 amperios de la batería de 12v, haga sus cálculos.

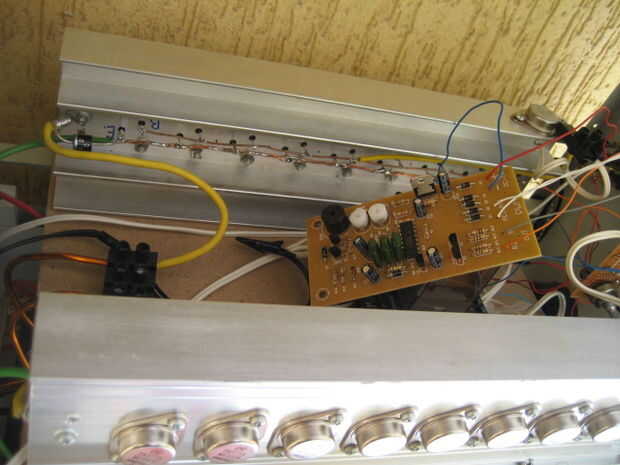

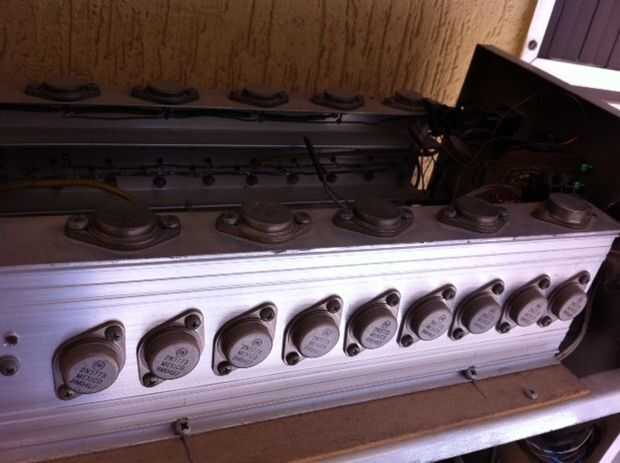

11 > Los 2 disipadores de calor deben ser lo suficientemente grande como para enfriar los transistores, son separados y no debe tocar el uno al otro. «ver las fotos»

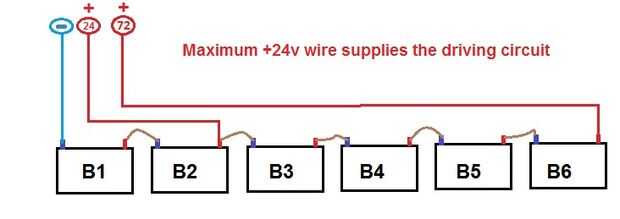

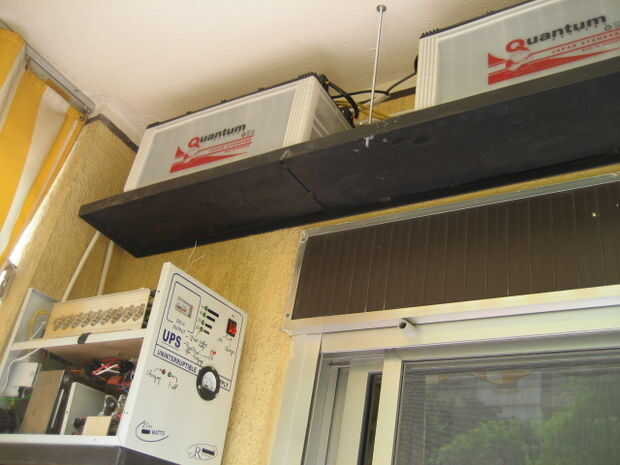

12 > I importante: Si usted está construyendo un gran diseño que utiliza más de 24VDC como fuente de energía, asegúrese de no suministrar el circuito conductor con más de 24v máximo. (EX: Si usted tiene 4 pilas 4 x 12 = 48v, conectar el v + del controlador circuito a la segunda batería (+) terminal con un alambre fino de 1 mm que es más que suficiente. (Esto provee el circuito controlador con + 24v mientras el transformador de energía con + 48v) "vea el ejemplo de la foto de las baterías"
13 > "Opcional": baterías de ciclo profundo son su mejor opción, considerar para obtener mejores resultados... leer más
14 > Tener cuidado al construir este circuito se trata de alta tensión que es letal, cualquier parte que toque cuando el circuito está encendido podría darle una desagradable sacudida dolorosa, especialmente los disipadores de calor, nunca tocarlos cuando el circuito está en ver si los transistores están calientes! Yo lo comí varias veces :)

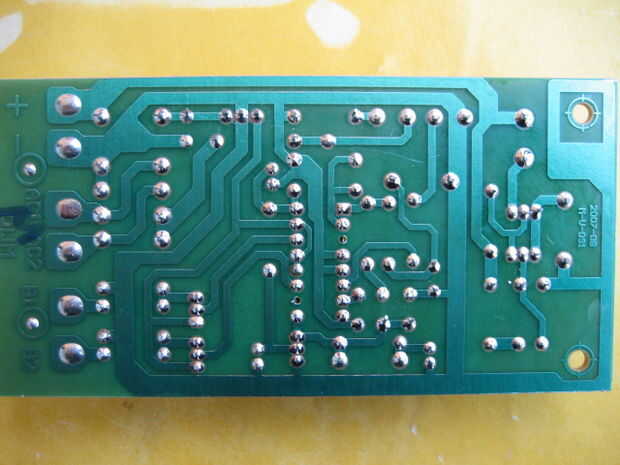

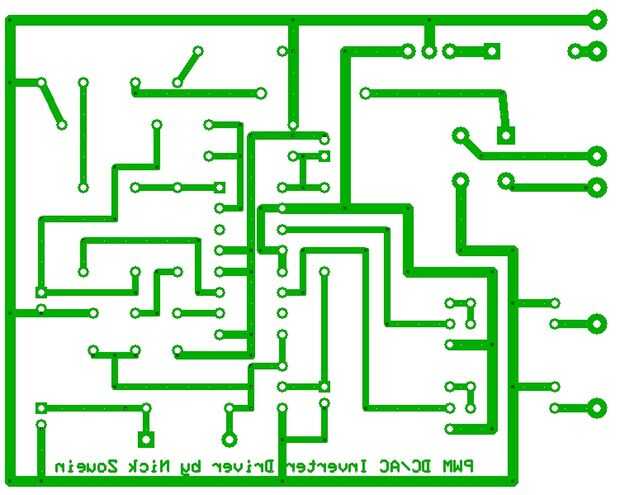

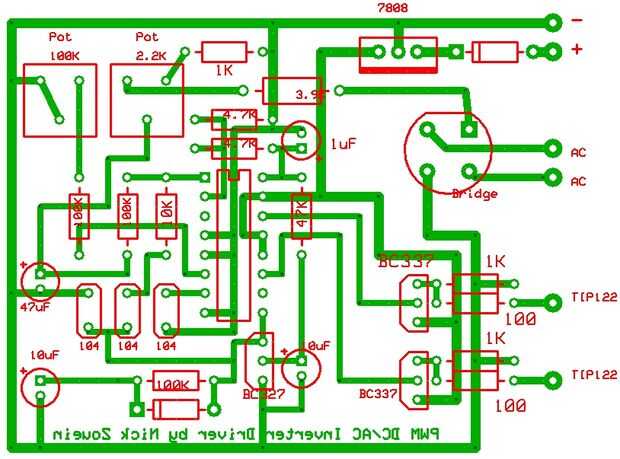

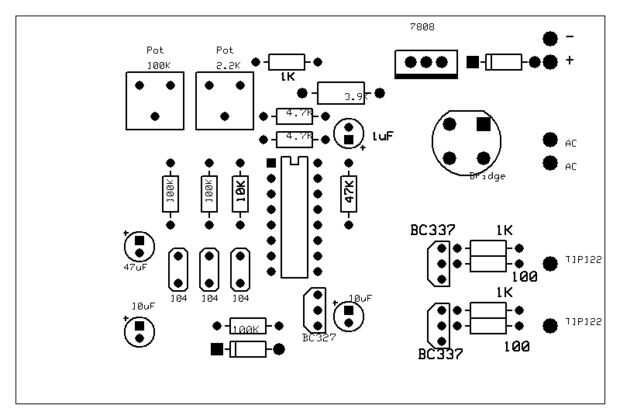

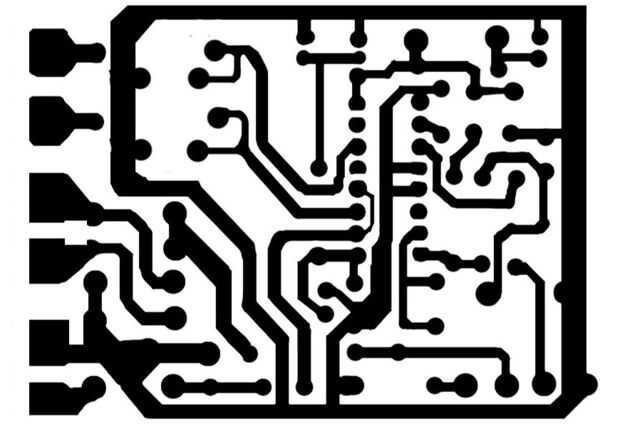

15 > El opcional "aviso de baja tensión" ya está integrado en el diseño de PCB, puede ignorarlo y no instalar los componentes de que si usted no lo necesita. No afecta la funcionalidad del circuito principal, suena un timbre.

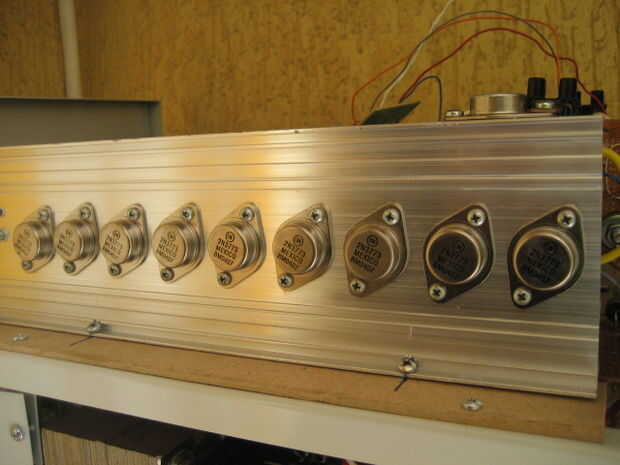

16 > El 2N6277 de Motorola es un transistor de potencia resistente durable, se utiliza en muchos tanques de Estados Unidos para su confiabilidad pero lamentablemente es una muy difícil de encontrar, en lugar de otro se puede sustituir cada 2N6277 con 2 x 2N3773 o cualquier equivalente y sí equivalentes de trabajan.

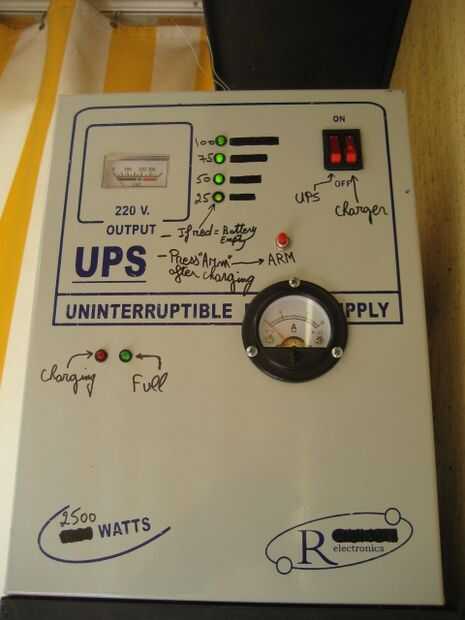

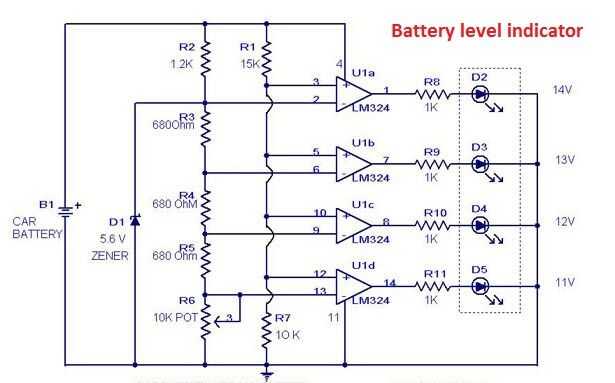

17 > He incluido un diagrama del circuito "Indicador de nivel de batería" opcional que tiene 4 LEDs, puedes verlo instalado en el panel frontal de mi pic inversor funciona grande y muestra exactamente cuánto jugo las baterías aún tienen. He incluido un pequeño relé que es alimentado por el último LED de auto apagado el inversor una vez pasado LED está apagado.
Actualización 18 de febrero de 16: hay baratos disponibles, profesionales busca batería indicadores de nivel para un par de $, considerar en su proyecto. Medidor LED Metro del LCD
18 > También se incluye un "Circuito de sobrecarga", es muy fácil de construir y puede ser calibrado al sobrecarga deseada actual umbral punto de corte con el potenciómetro VR1.
R1 está clasificado 5watts para inversores hasta 1000 watts. Para versiones más grandes del inversor como inversores de 1000 a 3000 watts, reemplazar R1 (ohm 1, 5 vatios) con (1 ohmio, 17 vatios) que deben manejar cargas de hasta 10 va
Asegúrese de que instalar un relé adecuado para manejar grandes drenajes actuales.
19 > chicos que dedique su tiempo a leer y entender mis notas, ver y leer los mensajes y preguntas de otras personas porque hay mucha información útil en respuestas. La principal razón para mí no responder a tu pregunta es porque ya ha sido preguntado antes y respondió sobre. 20 > sería bonito e inspirador para otros si tome algunas fotos y nos muestran cómo se construyó su versión, cualquier adiciones al circuito en su mayoría son Bienvenidos a figurar aquí, todos pueden beneficiarse de ellos. 21 > haga clic en el "yo he hecho" botón/icono si usted construir el circuito para saber cuántas personas se benefician de este diseño. 22 > pruebas del circuito en un
