256 Bit analizador lógico de bolsillo (2 / 4 paso)

Paso 2: Funcionamiento del analizador

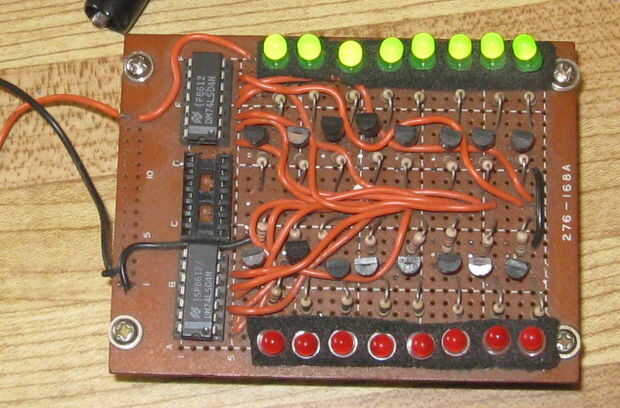

Este analizador funciona muy simplemente, cuando enganchó hasta 5 voltios Energía el LED verde enciende indicando alto o 1 binario.

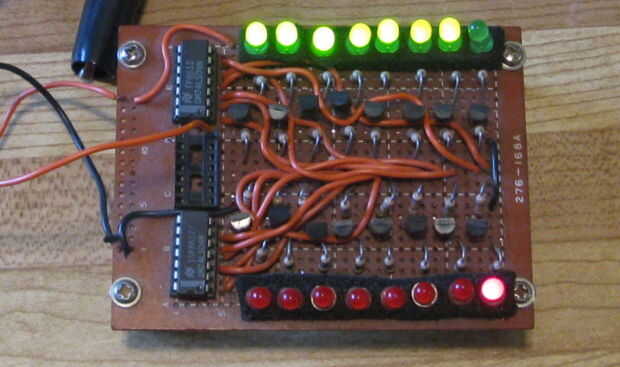

Cuando las entradas están conectadas a un circuito o apague el LED verde de la tierra y el rojo LEDs se iluminan indicando baja o 0 binarios.

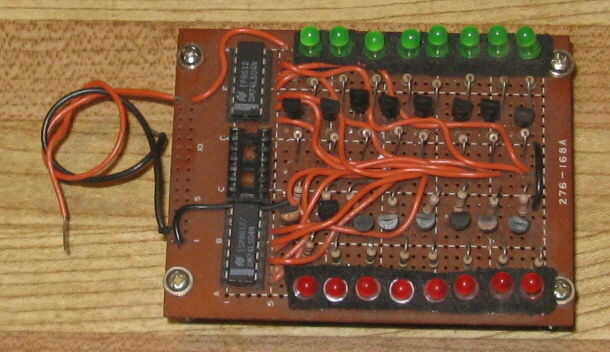

Como el circuito a que está conectado el analizador funciona el interruptor LED de rojo a verde que indica 0 ó 1 en la entrada como se muestra en la entrada #1 aquí en la imagen #3.
