Paso 2: Construir el cono centro
Comience por cortar el centro espigas por lo menos 12" o áspero a la altura de la calabaza.
Corte el soporte de contrachapado de 4 "x 4". Luego perfore un agujero en el centro que es el diámetro exterior de la tubería de pvc.
Cortar un trozo de pcv para el mismo espesor de la madera de base e inserte. Le puse una tira de cinta gorila alrededor de él para que sea un ajuste ceñido. También cortar tres más para los espaciadores en los fondos de las uniones en T de PVC para permitir que la madera gire suavemente. Poner la base sobre una superficie plana y asegure el pasador con tres tornillos.
A continuación, cuidadosamente perforar 1" el centro muerto de cada unión en T para el pasador para recorrer. La primera unión en T de la gota sobre el pasador y la placa base. Compruebe que gira libremente y arena según sea necesario.

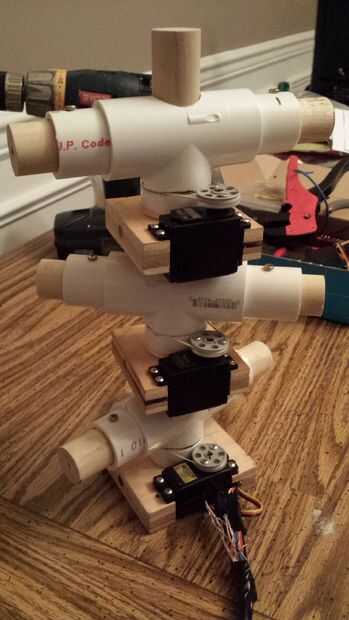

Cortar seis trozos de pvc de dos pulgadas y seis, trozos de espiga de 3 pulgadas. Poner en cada unión en T como se ve en la foto. Taladrar y fijar los tornillos pequeños a través de la pvc y en madera. Esto se modificará más adelante dentro de la calabaza a la longitud correcta.
Ahora traza el servidor de perfil bajo en el lado de la placa base y cortar para caber. Muescas en la parte inferior para dejar espacio para los cables. No te olvides de taladre primero agujeros piloto para los tornillos de montaje.
Para hacer los accesorios polea, cuidadosamente perforar o cortar un poco del centro de la pieza de Lego para que el tornillo de ajuste del servo será capaz de llegar a los hilos de rosca del servo, pero no todos de la manera a través de. Dos otros agujeros en los lados y fije con tornillos cortos. Tienen que ser lo suficientemente corto como para no golpear el servo. No tengo tornillos lo suficientemente cortos como para que sólo les lijar.
Después de tener la rueda de la polea unida. Marque una línea en la Unión en T donde irá la banda de goma. Había celebrada la rueda de un rotulador y me gira el pvc para obtener la línea recta que podría. Entonces con mi sierra de banda que recortados a la marca lo suficientemente amplia como para la banda de goma para ajuste.
El segundo nivel;
Supongo que podría utilizar servidores de bajo perfil para todos ellos, pero yo solo tuve uno y no importaba mucho para utilizar servos regulares. Repita la configuración de trazo, corte, montaje y polea servo como antes. Al ajustar el servo del base a la espiga Dése un poco espacio entre la parte inferior del servidor y T-joint.
Nivel tres.
Repita los pasos de nivel dos.
Terminado el que necesita voltear el cono a su lado y marque la ubicación del cable del servo en la espiga del centro. Estará cortando un canal en la clavija los cables del servo hacia abajo y hacia fuera la parte inferior. Desarmar todo y corte de 1/4" ancho canal hacia abajo el pasador y la parte inferior. Usé una dremel y mano el cincel para hacer esto. Tenga cuidado y siempre corte lejos de usted.
Poner dos bandas de goma alrededor de la base de cada unión en T y volver a montar la ruleta. Pase los cables de servo a través de las uniones en T y servo bases según sea necesario. Asegúrese de que todo gira libremente y no enganchadas cables. (La segunda banda de goma está ahí en caso de ajustar el primero de ellos y no quiero tomar todo aparte para poner otra banda)
