Paso 3: Construcción del controlador
Probablemente compré los potenciómetros mal para este proyecto pero no sabía lo que necesitaba para ir estos. Simplemente Perfore tres agujeros en la tapa de la caja de proyecto e instalar. Hay un montón de instructables para cómo usarlas, así que no entraré en detalles.
Instale el interruptor de encendido en una manera similar. Mina había rescatado de un viejo juguete de R/C.

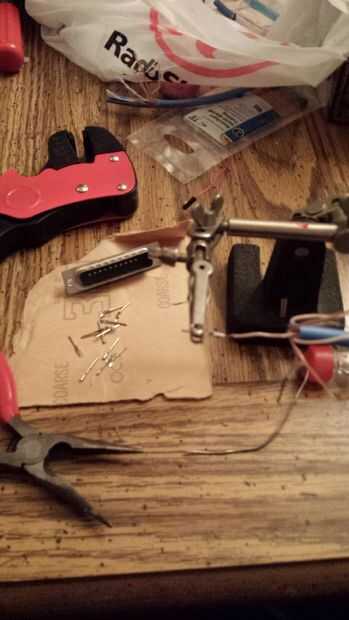

El cable que encontré en mi caja de chatarra era un alambre trenzado de 8, pero necesitaba nueve. Tan sólo envuelto uno más alrededor y corte a cerca de 20 pulgadas. Fueron rescatadas las patillas soldadas en cada extremo de un conector de impresora antiguo (Foto 2).

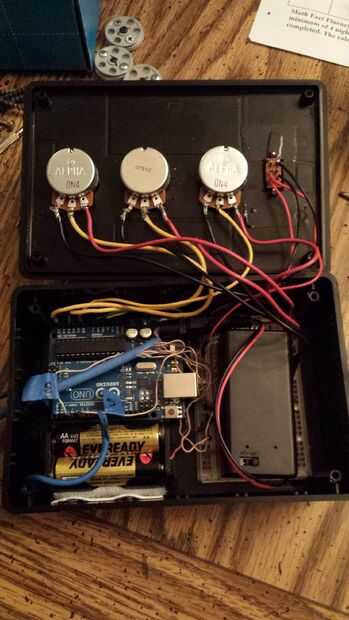

Aproximadamente siguientes muestras en línea que alambré tres potenciómetros y tres servos para el tablero de pan y Arduino. Utilizando una fuente externa de cuatro pilas AA para los servos y batería de 9V para el Arduino. Tenía muchas ganas a todo para encajar en el cuadro de proyecto. Por esta razón mi protoboard se extiende para permitir que los 9V y todavía tienes espacio para los potenciómetros. Te puedo dar mi código de Arduino, pero creo que sería mejor aprender cómo hacerlo usted mismo.
Después de un montón de soldadura y un poco doble cara velcro cinta para sujetar las cosas en su lugar el controlador está acabado.

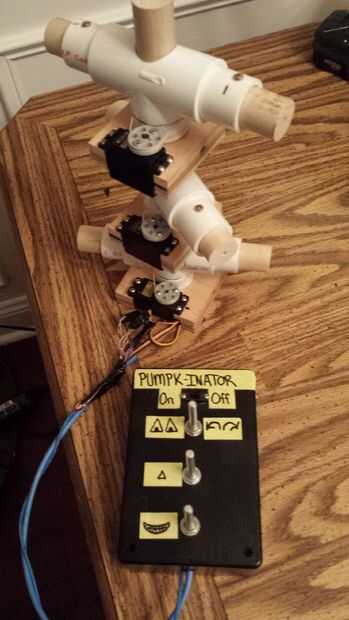

Grabó y sacó algunas fotos al lado de cada potenciómetro, que explica cómo trabajar el pumpkinator.
