Paso 7: El descubrimiento de PLASTINSHIT
De soldadura me llevó a descubrir un nuevo material que llame al plastinshit. Plastinshit es la mezcla derretida de soldadura de la lata y el plástico (ya sea desde el aislamiento de los cables o el PCB). Además de sus humos venenosos, comparte propiedades con semiconductores (usted nunca puede estar seguro si llevará a cabo electricidad o no) y los polos magnéticos (que también nunca puede estar seguro si las bolas de este material se unirán o rechazarán).

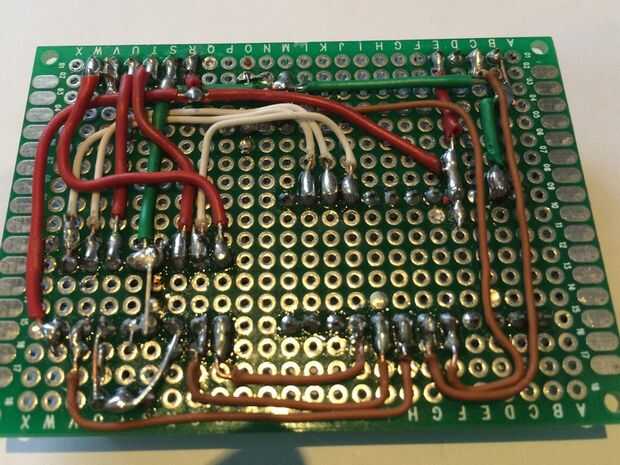

Plastinshit también tiene una propiedad increíble: gravedad terrestre afecta, por lo que cuando está fundida tiende a caer por los orificios de la placa, creando grandes bolas de plastingshit en la otra cara del PCB. Se trata de cómo decidí que tenía que ir a la estación espacial internacional para continuar con mi labor – tierra era demasiado pequeña para mí...
Plastinshit y mi cable pobre planificación hizo mi primer prototipo PCB rápidamente terminan en la papelera.

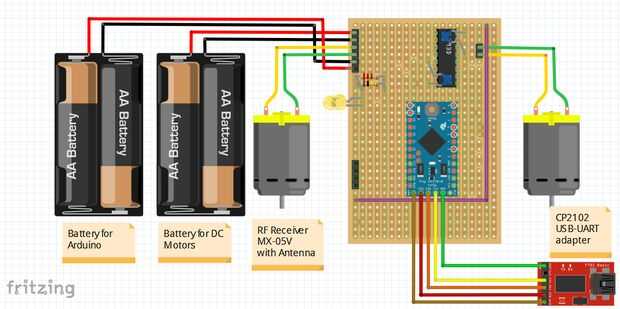

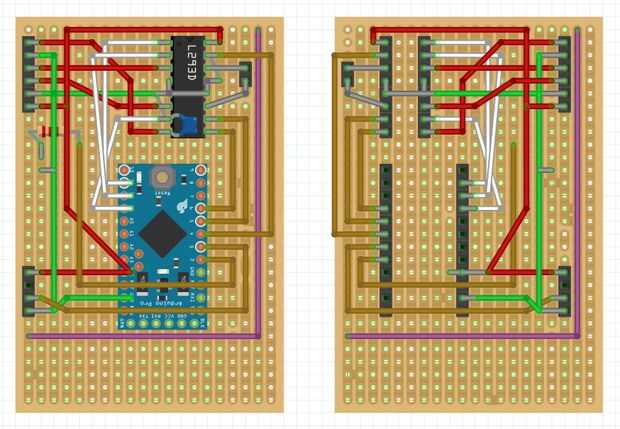

Yo entonces cambiado de puesto a la planificación del cableado en Fritzing. Las cosas han mejorado pero también he descubierto algunas de las limitaciones de Fritzing (sorprendentemente, mi elemento Mini-Pro en Fritzing no coincide con el 1/10" perno espaciamiento de la Junta, mi versión no crear simetrías y por lo tanto modelar la parte posterior del PCB no es automática, la creación de nuevos elementos no es en absoluto evidente, representación es lenta,...).

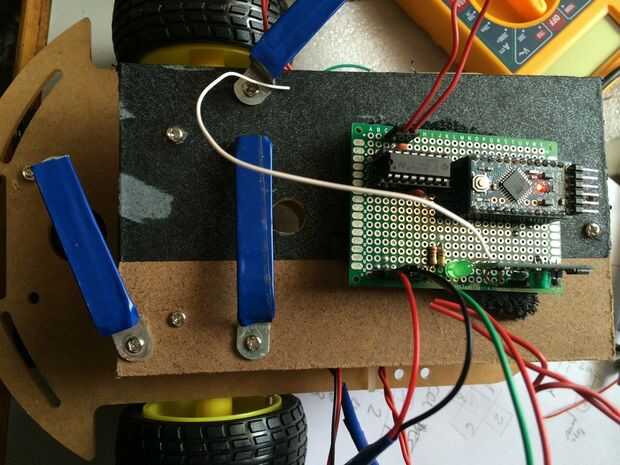

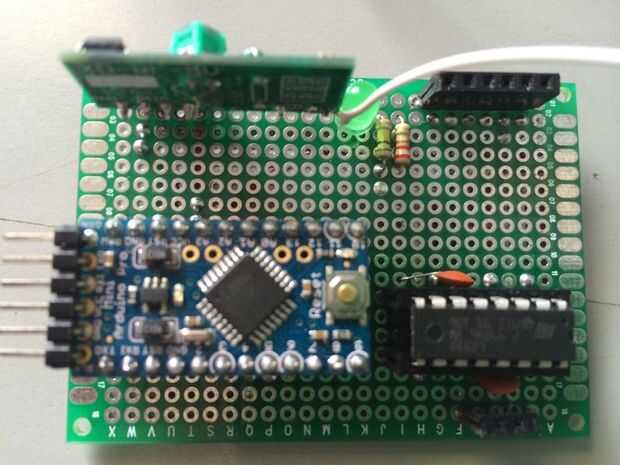

He conseguido completar el prototipo del motor controlador PCB sin asuntos importantes. Bueno, me refiero a que sólo tenía que hacer: un montón de pruebas de continuidad, quitar un cable extra que había añadido al parecer en los sueños, he incluido un LED de protección resistor de 100 kΩ (mientras que, por supuesto, si habían sido unos 100 ohm; No pude quitarlo, así que agregué una nueva en paralelo), y mis habilidades para vincular dos agujeros adyacentes del tablero con una única gota de estaño (lo sentimos, plastinshit) todavía son bastante incompatibles. Oh, y el diámetro de la broca de mi PCB es más pequeño que los tornillos tengo...
Pero con todo, he hecho un razonablemente limpia de prototipos PCB que funciona!
