(3.0) CONVERTIR una hoja de nivel 1 cargador (12AMP) a un nivel 2 (12AMP) cargador (9 / 14 paso)

Paso 9: Poner en los alambres nuevo

Ejecutar el clúster de 12/4 de hilos hacia atrás a través de la arandela en el lado de la caja. Va a ser apretado así que les recomiendo usar un pequeño alambre tira lubricante, pero funciona también una gota de jabón líquido.  Use la placa de fijación y tornillos para trabarlo en su lugar.

Para prensar utilice a un trinquete arrugador.

Para un filamento multi cable utilizar un desmontaje herramienta un calibre más grande que el alambre. Por ejemplo cable trenzado de 12AWG multi tiras con un striper 10AWG.  El número en una herramienta de desmontaje para alambre sólido, multi strand wire es un calibre más grande.

Si algunos de los hilos se cortan al pelar, cortar entonces todo y empezar de nuevo.

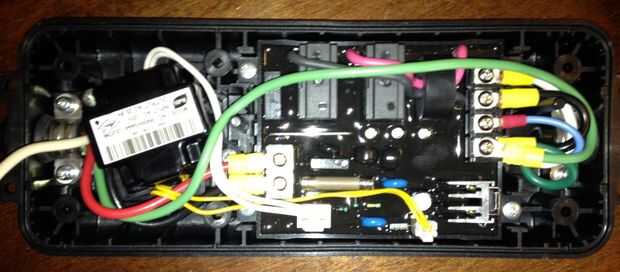

Cortar el cable verde, el extremo de la tira, colocar un anillo de conector de compresión y conecte a tierra. Debe ser 2 cables conectados aquí: la nueva tierra y la tierra que se extiende hasta el coche.

Cortar el cable negro, el extremo de la tira, colocar un anillo de conector engarzado y conecte a donde el negro 110V cable utilizado para conectar.

Cortar el cable rojo, el extremo de la tira, colocar un anillo de conector de compresión y conecte a donde el cable de 110V blanco utiliza para conectarse.

No enchufe lo todavía.
