Paso 12: Salida con el un VARISTOR de 110V y con los dos varistores de 110V

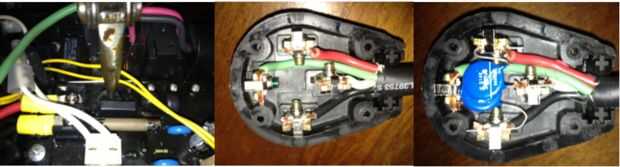

Esta unidad viene con un varistor (cosa redonda junto a la barra de plata) (es taged en paso 6) que está diseñado para proteger un circuito de 110v y actúan como un corto muerto si está conectado a un circuito de 220V, así que se tiene que retirar. Mis tijeras de alambre son demasiado grandes para entrar en ese pequeño espacio y la goma negra me detuvo de desoldadura, así que agarró a él con un par de capas de nariz de aguja y se dobló hacia adelante y hacia atrás un par de veces hasta que desprendió. Este no es mi enfoque preferido, pero funciona. Nota: si estuviera voy a probar esto otra vez creo que me gustaría tener un par de cortadores de alambre de pequeño ángulo y moler el sitio de abajo para que pudiera obtener en ese espacio reducido y clip de los cables en el varistor.
Cierre la caja y ponga que los tornillos de nuevo.
El enchufe es solo una normal NEMA 14-50 enchufe, así que siga las instrucciones que vienen con él.
Luego máximo agregado dos 140V varistor del voltaje de funcionamiento (esto es lo que habitualmente se utiliza para un circuito de 110V) (el número en el varistor después de la "K" debe ser 140) para el enchufe en caliente (rojo) - volver (blanco) y caliente (negro) - volver (blanco). Esto protege los circuitos de los 110V y 220V.
Cerrar el tapón y ponga que los tornillos de nuevo.
Enchufe.
