(3.13) CONVERSIÓN de un cargador de cargador a un nivel 2 (12AMP) 2013 hoja nivel 1 (12AMP) (11 / 14 paso)

Paso 11: Cortar el cable rojo

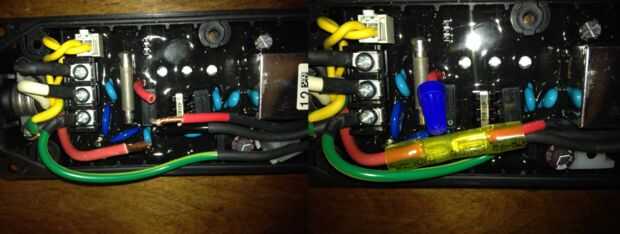

La mejor parte, tengo algo que decir las palabras mágicas "cortar el cable rojo". Cortar el cable rojo y la tapa final que sale de la placa de circuito. Corte el cable rojo de nuevo a la longitud de modo que él pero con el cable rojo. Tira dos cables y coloque un conector de tope y prensado. Utilicé un conector de tope que tiene calor construida que tubería del encogimiento y recomendaría. Utilice una pistola de calor a la tubería del encogimiento.

Todo dentro de la caja completa. Así que Ponte de nuevo la tapa hacia atrás sobre los tornillos.

Para prensar utilice a un trinquete arrugador.

Para un filamento multi cable utilizar un desmontaje herramienta un calibre más grande que el alambre. Por ejemplo un alambre de filamento 12AWG multi tiras con un striper 10AWG.  El número en una herramienta de desmontaje para alambre sólido, multi strand wire es un calibre más grande.

Si algunos de los hilos se cortan al pelar, cortar entonces todo y empezar de nuevo.
