Paso 12: Guarde el tapón de
El cable adicional simplemente paralela a la cuerda original.

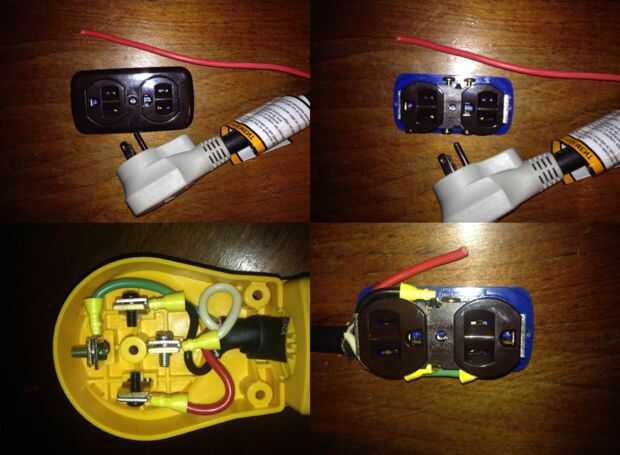

Conecto el cable de 12/4 SJOOW a un enchufe de la NEMA 14-50 y luego conecte el otro extremo de ella a un pequeño tapón independiente. Los paneles de la parte inferior dos. Cuando conecte los cables de filamento multi para conectores de tornillo primero debe conectar el cable de filamento multi para prensar los conectores. Conecte los cables de filamento múltiple directamente para conectores de tornillo.
El cable rojo del cable de 12/4 SJOOW debe ser engarzado extremo conectado al 12/1 AWG XHHW/THWN de los EVSE (no se muestra, lo siento sobre eso.).
Colocar la tapa en la NEMA 14-50 enchufe y el enchufe de la pared. Luego conecte el cable de la sede de la EVS en el enchufe de pared y enchufe de NEMA 14-50 en un NEMA 14-50 salida.
Tenga en cuenta, luego envuelve todo en una envoltura de cable y envuelto con una cinta de auto sellado. Esto no es tan estético como quisiera. El hecho de que el dispositivo de protección de red en el enchufe realmente me obligó a mantener intacta la enchufe.
Idea de último momento: probablemente no sería una mala idea añadir varistores a la clavija de 220 V como se ve en la última parte del paso 12 de la 3.0. Nota el varistorin los EVSE no deba ser extirpada en la 3.13.
