3,5 mm 5.1 Surround sonido Interruptor divisor caja (2 / 5 paso)

Paso 2: Diseñar el circuito

Al principio, quise hacer este proyecto con un solo interruptor, pero después de no poder encontrar uno lo suficientemente grande, decidí separar los canales. Esto resultó ser una mejor solución de todas formas, ya que puedo tener dos fuentes de audio diferentes en el mismo tiempo.

Por lo tanto, al final se me ocurrió con este circuito.

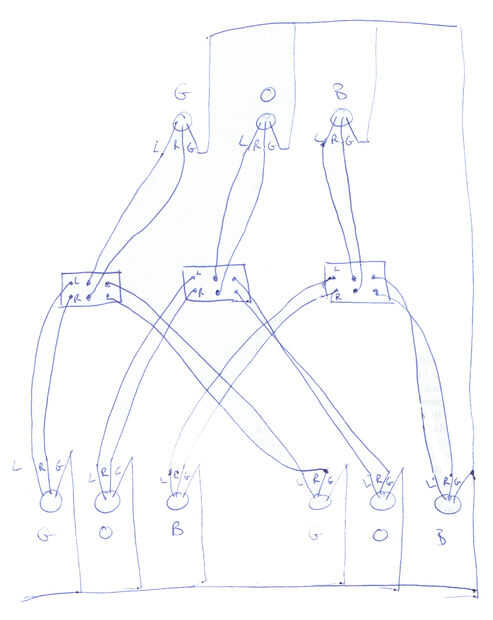

G, O, B reposar verde naranja y negro, los tres canales, y L, R, G soporte para izquierda, derecha y tierra. Las cosas en el medio son tres interruptores DPDT (doble polo, doble tiro), que básicamente le permiten tomar dos conjuntos de 2 entradas de contacto y Únete a una salida.
